千万级电商物流系统是怎么练成的

2014/10/25

http://weibo.com/pengtaoli

— 来自京东青龙系统的最佳实践

目 录

一、京东物流配送简介
二、京东青龙系统 1.0
三、京东青龙系统 2.0
四、京东青龙系统 3.0
五、青龙系统修炼总结

京东物流配送？

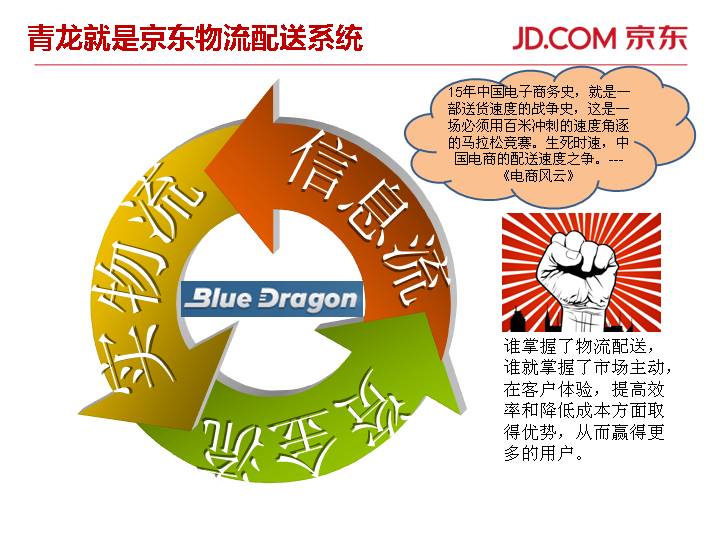

青龙就是京东物流配送系统

信息流

资金流

实物流

谁掌握了物流配送，谁就掌握了市场主动，在客户体验，提高效率和降低成本方面取得优势，从而赢得更多的用户。

15年中国电子商务史，就是一部送货速度的战争史，这是一场必须用百米冲刺的速度角逐的马拉松竞赛。生死时速，中国电商的配送速度之争。---《电商风云》

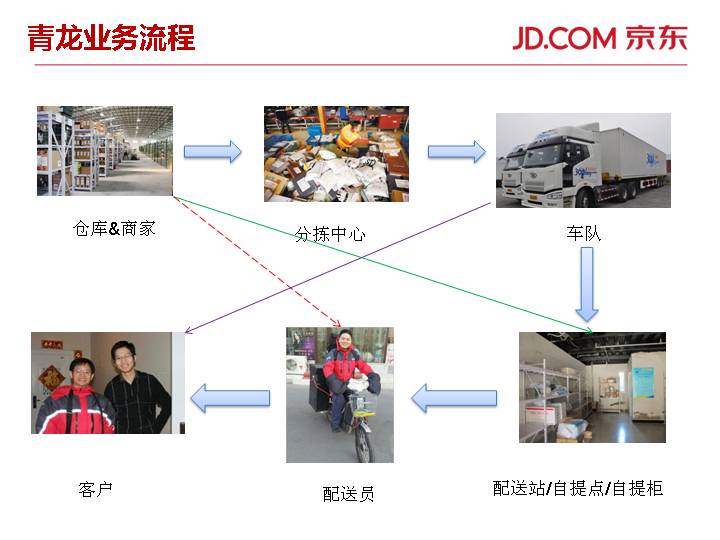

青龙业务流程

仓库&商家

分拣中心

车队

配送站/自提点/自提柜

配送员

客户

青龙系统1.0

青龙1.0核心子系统

基础服务

运营支持

分拣中心

运输管理

对外拓展

终端服务

商家客户端

自提点

配送PDA

站点ERP

3PL

路由跟踪

快速退款

PDA网关

接货中心

分拣PDA

分拣服务端

分拣缓存

预分拣

逆向物流

监控报表

运费结算

资金归集

合同管理

消
息
服
务

基础资料

GIS服务

运单服务

服务中心

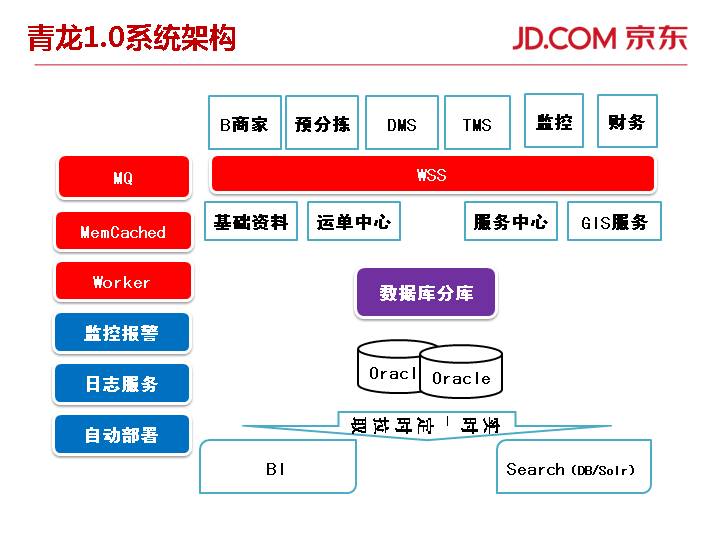

青龙1.0系统架构

自动部署

监控报警

日志服务

DMS

B商家

财务

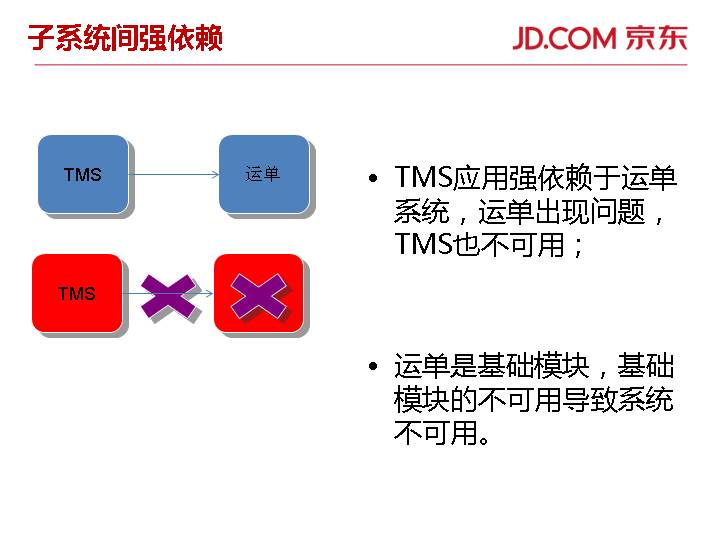

子系统间强依赖

TMS

运单

TMS

运单

TMS应用强依赖于运单系统，运单出现问题，TMS也不可用；


运单是基础模块，基础模块的不可用导致系统不可用。

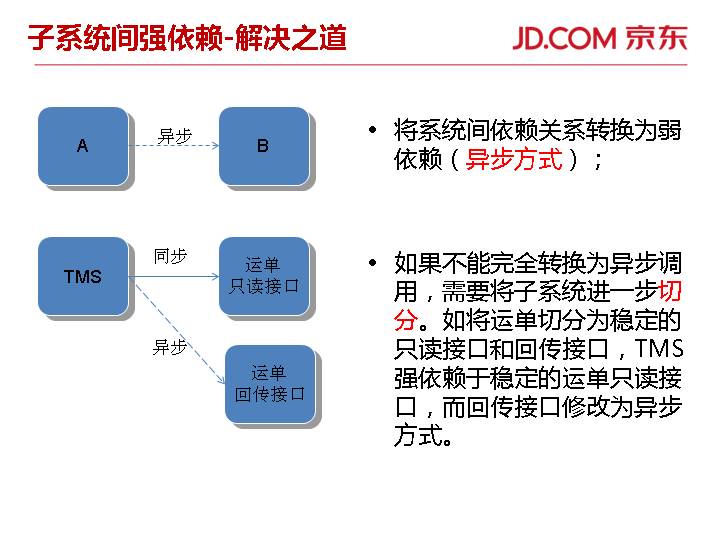

子系统间强依赖-解决之道

将系统间依赖关系转换为弱依赖（异步方式）；


如果不能完全转换为异步调用，需要将子系统进一步切分。如将运单切分为稳定的只读接口和回传接口，TMS强依赖于稳定的运单只读接口，而回传接口修改为异步方式。

TMS

运单
只读接口

运单
回传接口

异步

A

B

异步

同步

子系统间依赖要点

系统间尽可能异步调用；

对调用设置合理超时时间；

对被调用方设置并发限制，特别是Web调用（Nginx & Tomcat）;

TMS

运单
只读接口

运单
回传接口

异步

同步

超时设置

并发限制

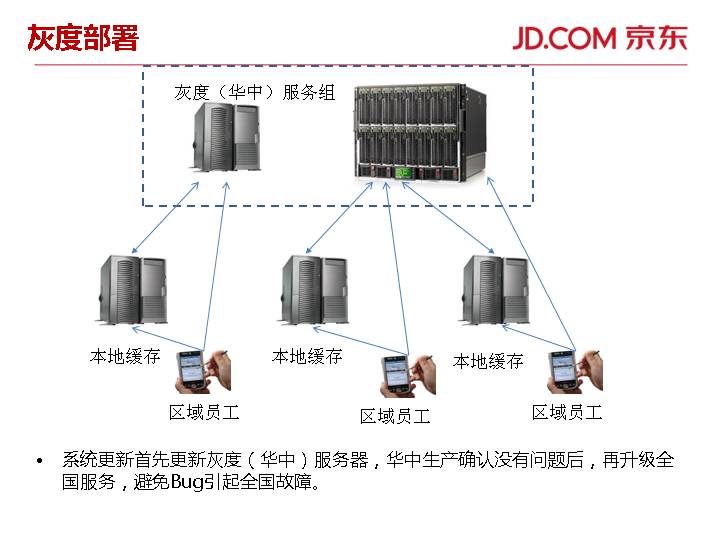

灰度部署

灰度（华中）服务组

系统更新首先更新灰度（华中）服务器，华中生产确认没有问题后，再升级全国服务，避免Bug引起全国故障。

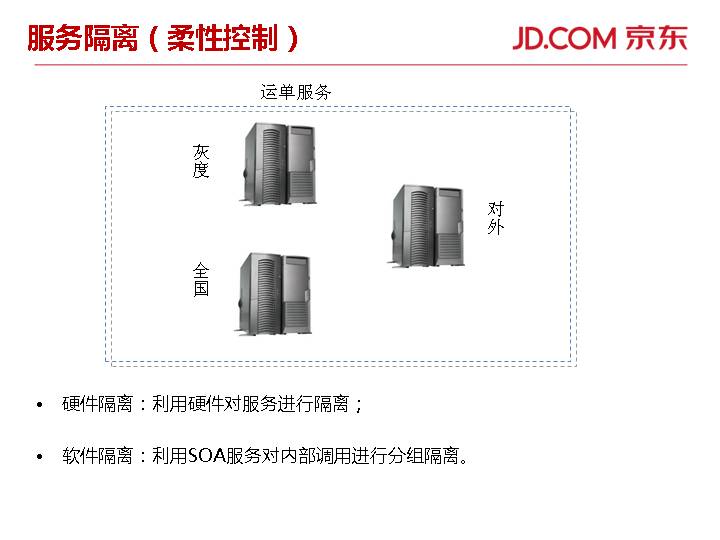

服务隔离（柔性控制）

灰度

对外

全国

运单服务

硬件隔离：利用硬件对服务进行隔离；

软件隔离：利用SOA服务对内部调用进行分组隔离。

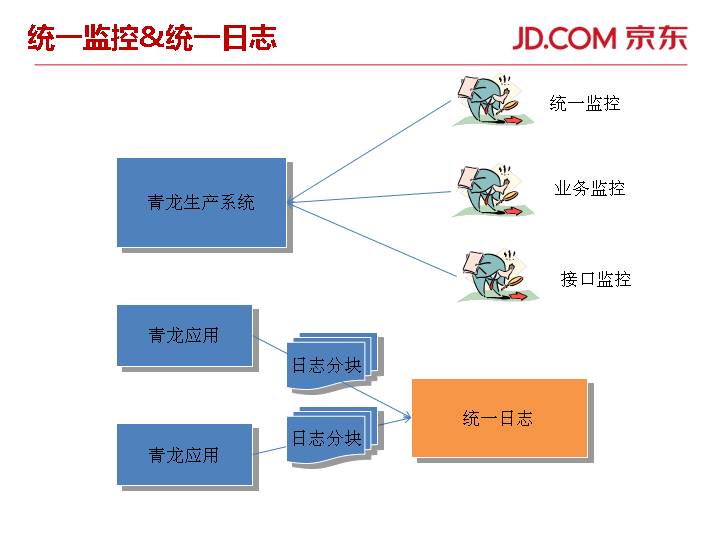

统一监控&统一日志

青龙生产系统

统一监控

业务监控

接口监控

青龙应用

日志分块

青龙应用

统一日志

日志分块

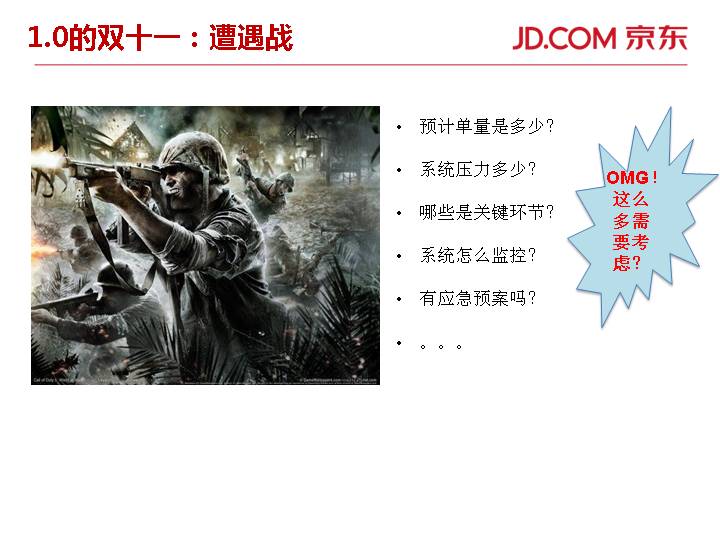

1.0的双十一：遭遇战

预计单量是多少？

系统压力多少？

哪些是关键环节？

系统怎么监控？

有应急预案吗？

。。。

OMG！这么多需要考虑？

青龙系统2.0

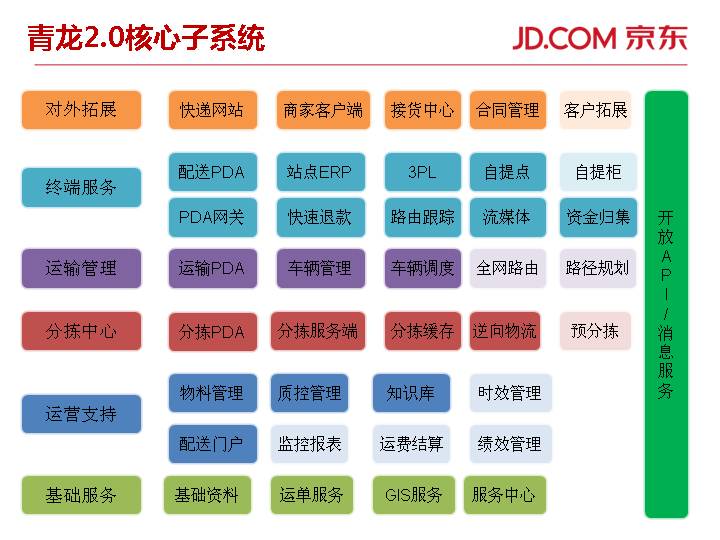

青龙2.0核心子系统

基础服务

运营支持

分拣中心

运输管理

对外拓展

终端服务

快递网站

商家客户端

客户拓展

自提点

配送PDA

站点ERP

3PL

自提柜

路由跟踪

快速退款

PDA网关

流媒体

运输PDA

车辆管理

车辆调度

全网路由

接货中心

分拣PDA

分拣服务端

分拣缓存

预分拣

逆向物流

物料管理

质控管理

知识库

监控报表

时效管理

运费结算

资金归集

合同管理

开
放
A
P
I
/
消
息
服
务

基础资料

GIS服务

运单服务

配送门户

路径规划

服务中心

绩效管理

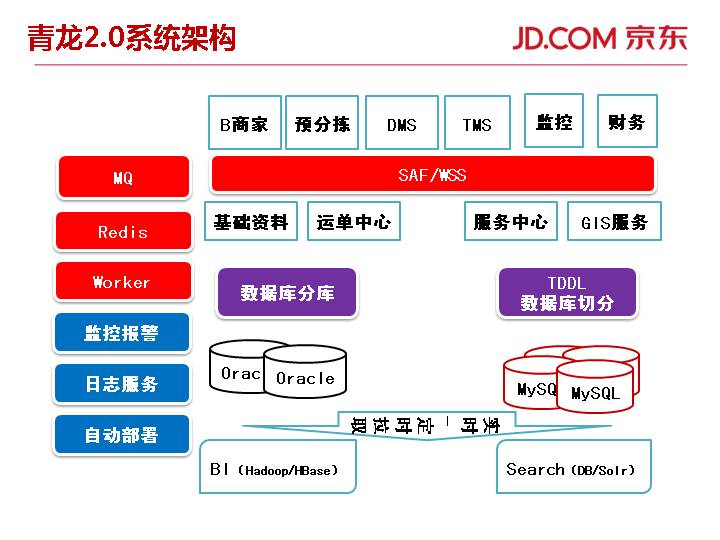

青龙2.0系统架构

自动部署

监控报警

日志服务

DMS

B商家

财务

PDA 网关

TMS Worker

TMS任务表

Redis

调用Web接口

插入Redis队列

取出任务处理

。。。

taskA

0   1   。。。n-1

适配层

适配层

解决方案特点：

兼容性：兼容已有数据库方案，可以平滑升级；
安全性：重启等不会丢失数据；
效率：高并发，支持批量处理等；
支持防重注；
支持Redis故障（自动和手动）切换；
。。。

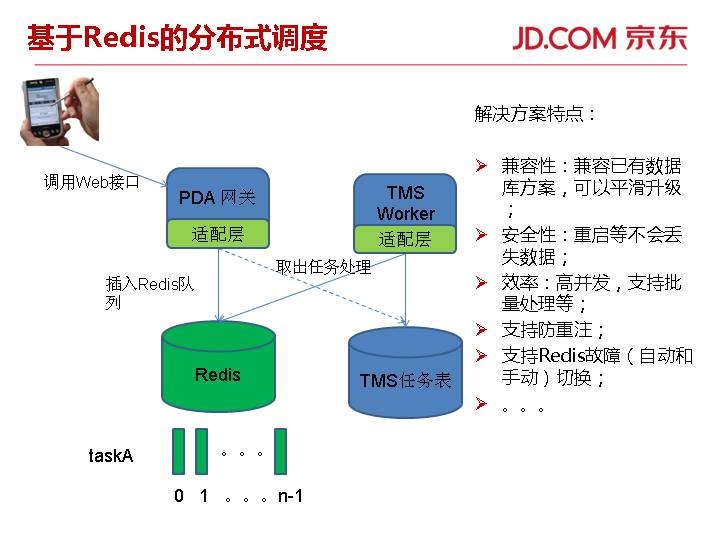

基于Redis的分布式调度

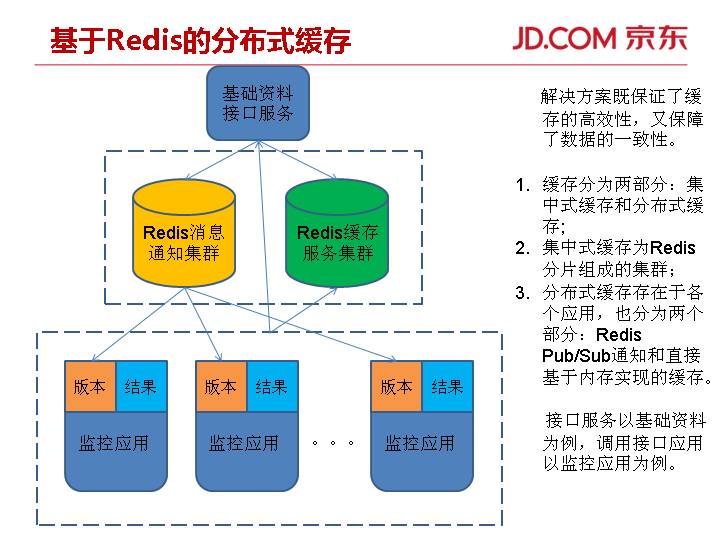

基于Redis的分布式缓存

     解决方案既保证了缓存的高效性，又保障了数据的一致性。

缓存分为两部分：集中式缓存和分布式缓存;
集中式缓存为Redis分片组成的集群；
分布式缓存存在于各个应用，也分为两个部分：Redis Pub/Sub通知和直接基于内存实现的缓存。

      接口服务以基础资料为例，调用接口应用以监控应用为例。

基础资料接口服务

Redis消息通知集群

Redis缓存服务集群

监控应用

版本

结果

。。。

监控应用

版本

结果

监控应用

版本

结果

青龙2.0系统技术优化

青龙团队对系统持续技术优化，包括SOA框架，分布式调度，Redis，MQ，分布式MySQL等，有力的保障了系统稳定运行（容错性），提升了系统效率（性能）。

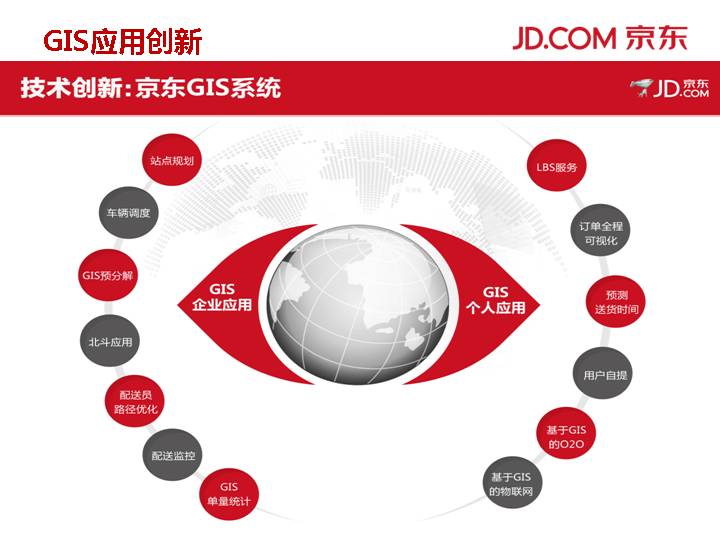

GIS应用创新

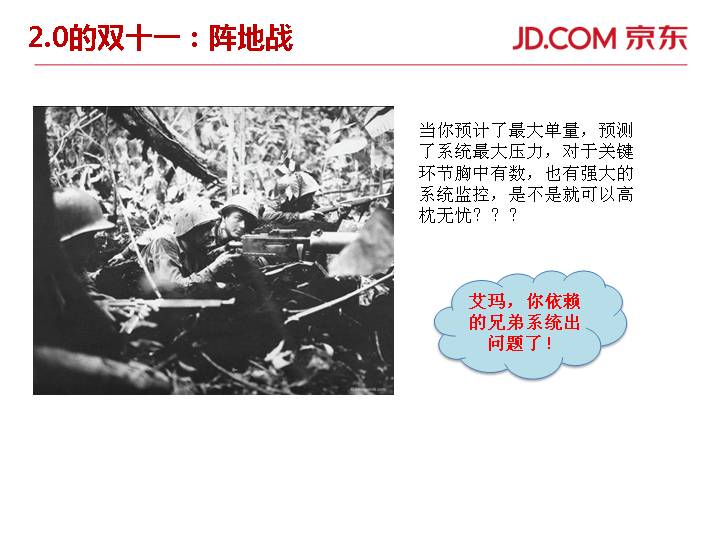

2.0的双十一：阵地战

当你预计了最大单量，预测了系统最大压力，对于关键环节胸中有数，也有强大的系统监控，是不是就可以高枕无忧？？？

艾玛，你依赖的兄弟系统出问题了！

青龙系统3.0

青龙系统模式

接货服务

产品服务

应用访问层

注册服务

投放平台

GIS服务

运单服务

规则引擎

核心服务

全程跟踪

数据存储

数据清洗

数据挖掘

数据支撑

数据检索

青龙平台

JOS

SAF

接口

京东平台

易迅平台

O2O

C2C
拍拍

社会化订单

B2C

垂直电商

京邦达

物流云

三方物流

管理服务

财务结算

监控报表

客户管理

统一门户

合同
管理

认证服务

路由服务

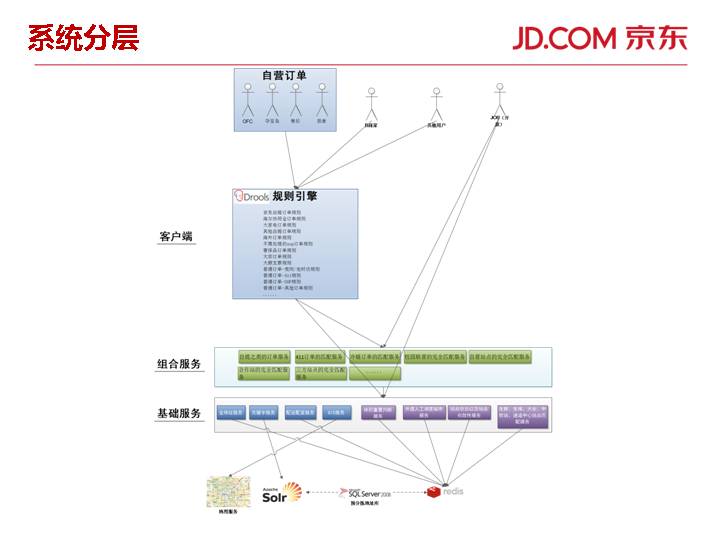

系统分层

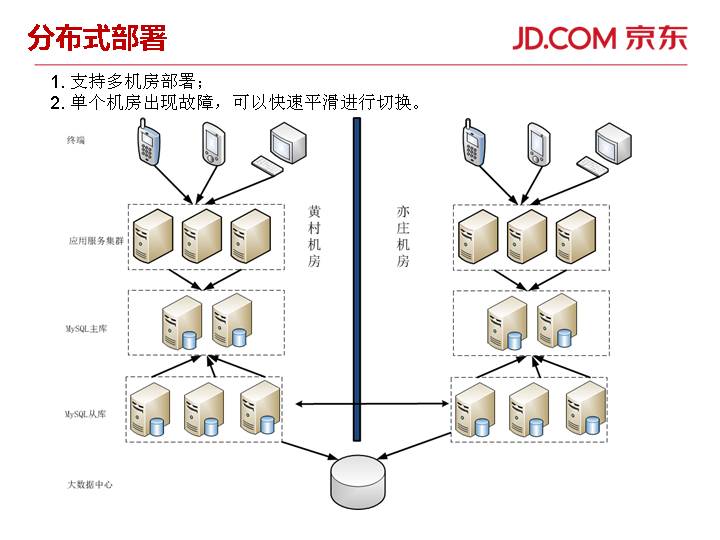

分布式部署

1. 支持多机房部署；
2. 单个机房出现故障，可以快速平滑进行切换。

用户体验提升

配送员使用的POS一体机长时间以来一直注重功能的实现，用户交互和UI设计有待提升，本次从多个个方面进行优化，包括：
       1）人机交互更加人性化，操作更加简单化；
       2）增加移动端的元素，页面更具美感。

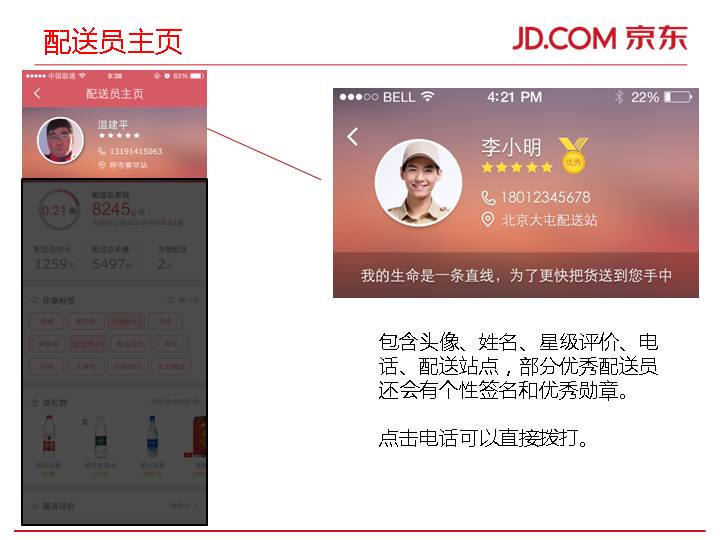

配送员主页

包含头像、姓名、星级评价、电话、配送站点，部分优秀配送员还会有个性签名和优秀勋章。

点击电话可以直接拨打。

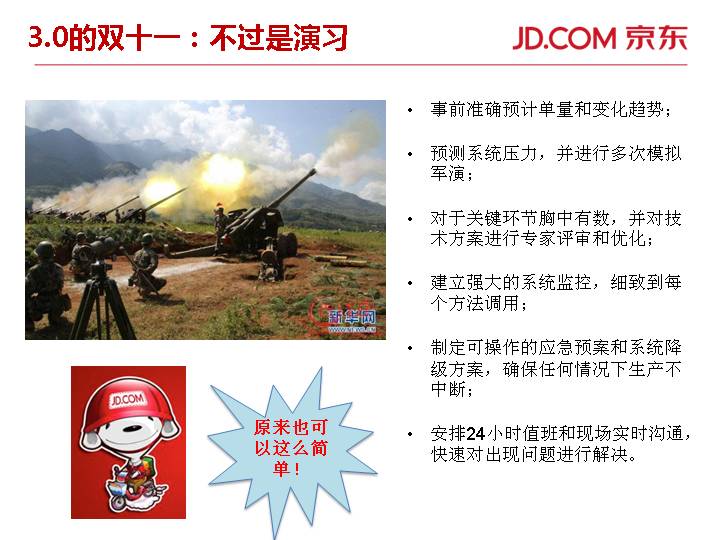

3.0的双十一：不过是演习

事前准确预计单量和变化趋势；

预测系统压力，并进行多次模拟军演；

对于关键环节胸中有数，并对技术方案进行专家评审和优化；

建立强大的系统监控，细致到每个方法调用；

制定可操作的应急预案和系统降级方案，确保任何情况下生产不中断；

安排24小时值班和现场实时沟通，快速对出现问题进行解决。

原来也可以这么简单！

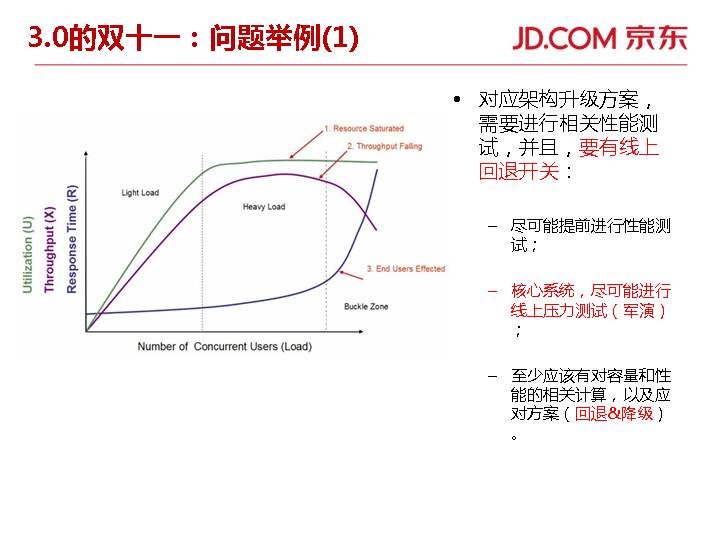

3.0的双十一：问题举例(1)

对应架构升级方案，需要进行相关性能测试，并且，要有线上回退开关：

尽可能提前进行性能测试；

核心系统，尽可能进行线上压力测试（军演）；

至少应该有对容量和性能的相关计算，以及应对方案（回退&降级）。

3.0的双十一：问题举例(2)

接到报警，团队紧急集合讨论；

可能决策：

    1，不更换：避免更换风险，后期运行中可能有数据库Crash风险；
    2，更换：有可靠紧急预案，更换过程中数据库有Crash风险，但是风险较低，后期可以保障稳定运行。

2014/11/10     20:00 核心数据库存储一块硬盘损坏！！！

决策：启动数据库硬件故障预案，确认可以安全执行，之后决定进行硬盘更换；

过程：
    1. 22:00进行硬盘更换；
    2. 00:30数据同步完毕，问题解决。

青龙系统修炼总结

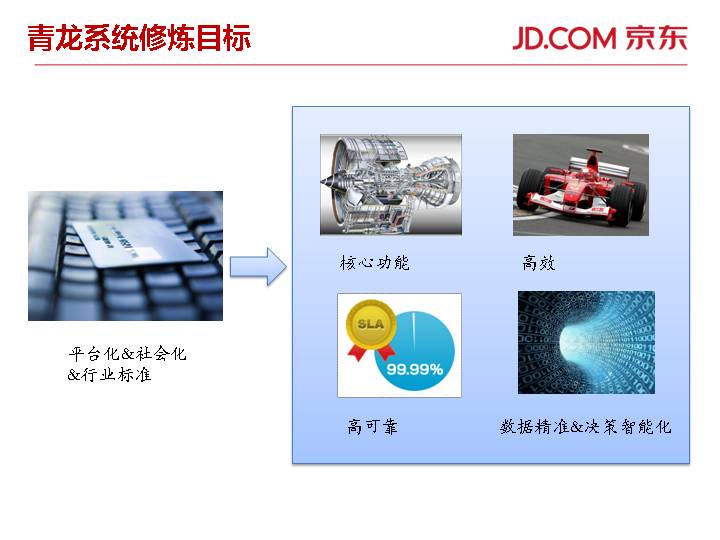

青龙系统修炼目标

高可靠

高效

核心功能

数据精准&决策智能化

平台化&社会化&行业标准

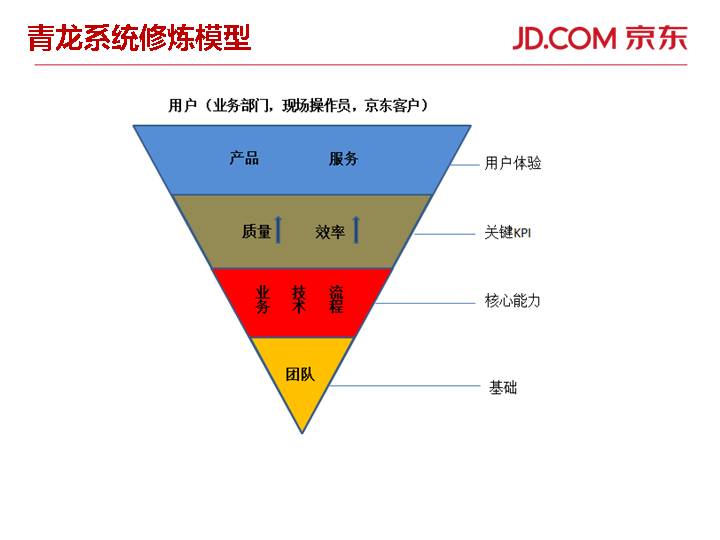

青龙系统修炼模型

欢迎加入

欢迎加入
联系方式：
邮件：lipengtao@jd.com
微博：weibo.com/pengtaoli

谢谢！
Thank you!
