Self driving infrastructure

Xiang Li

xiang.li@coreos.com | Head of distributed system

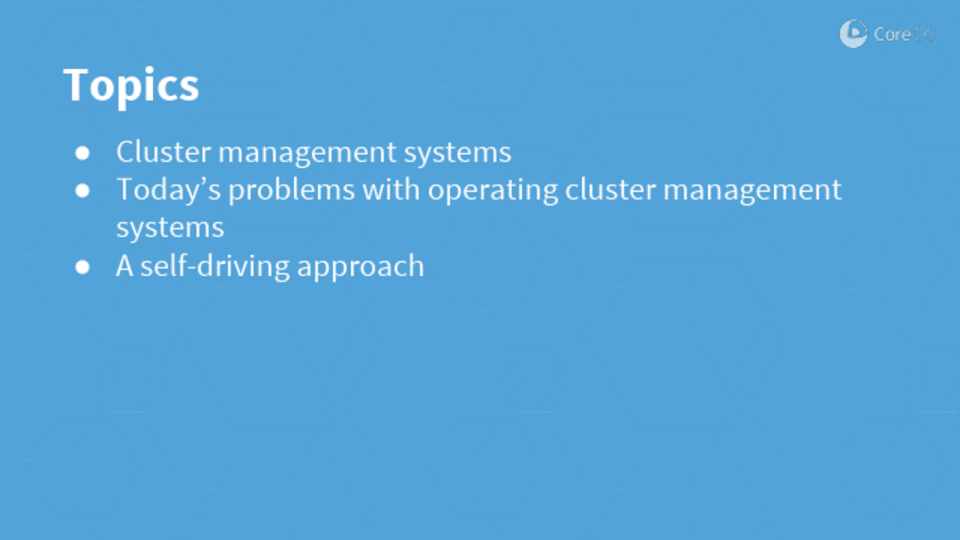

Topics

● Cluster management systems ● Today’s problems with operating cluster management

systems ● A self-driving approach

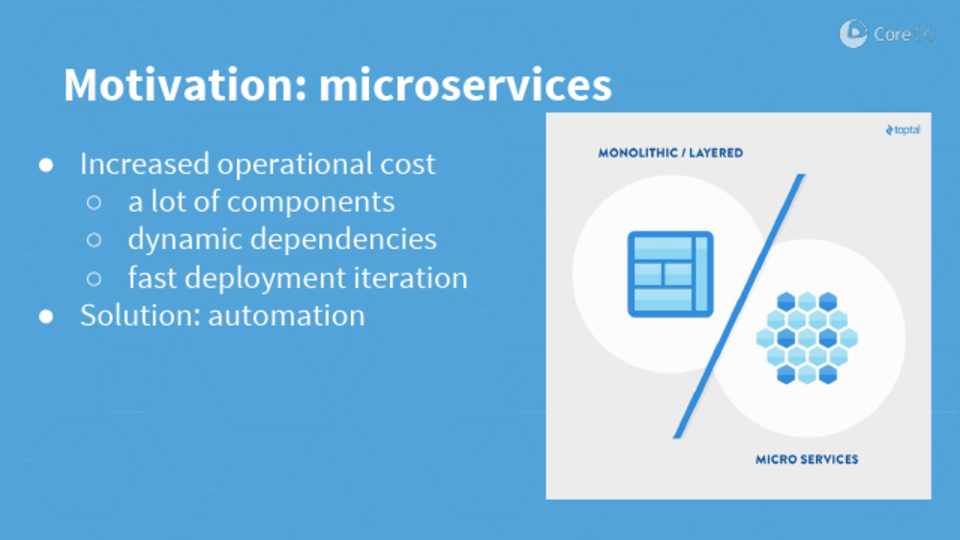

Motivation: microservices

● Increased operational cost ○ a lot of components ○ dynamic dependencies ○ fast deployment iteration

● Solution: automation

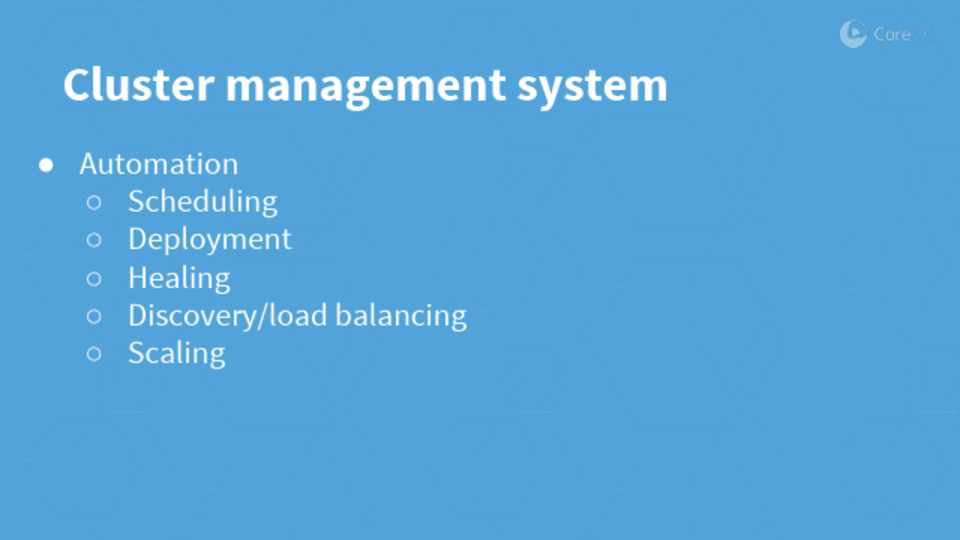

Cluster management system

● Automation ○ Scheduling ○ Deployment ○ Healing ○ Discovery/load balancing ○ Scaling

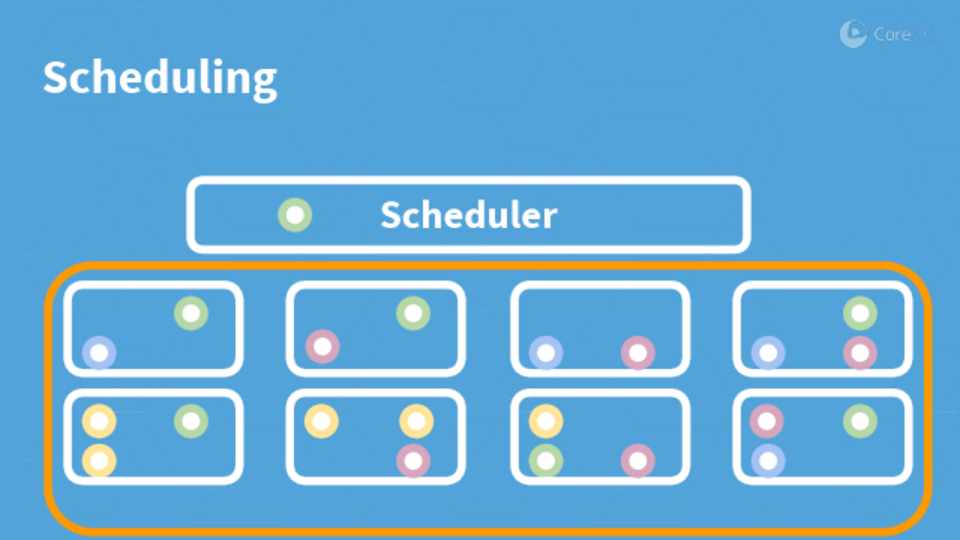

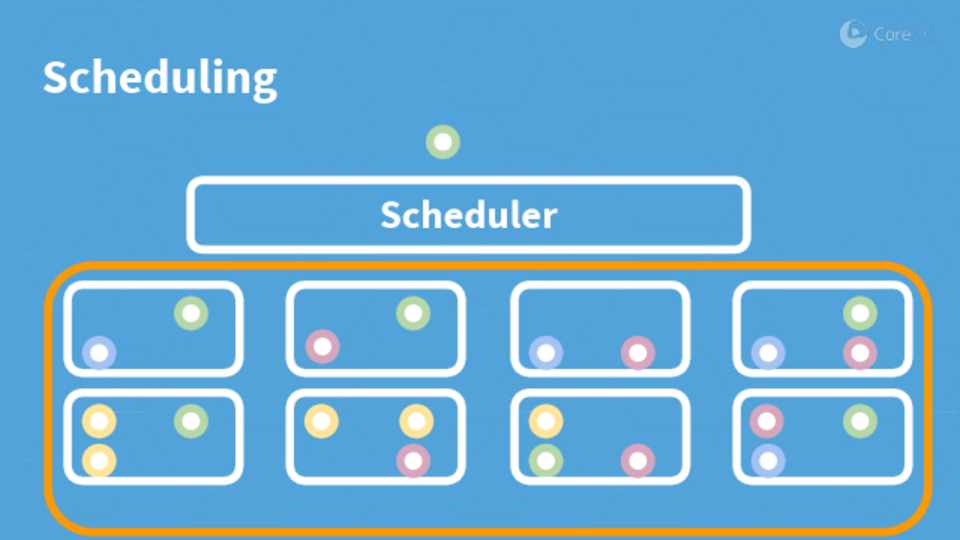

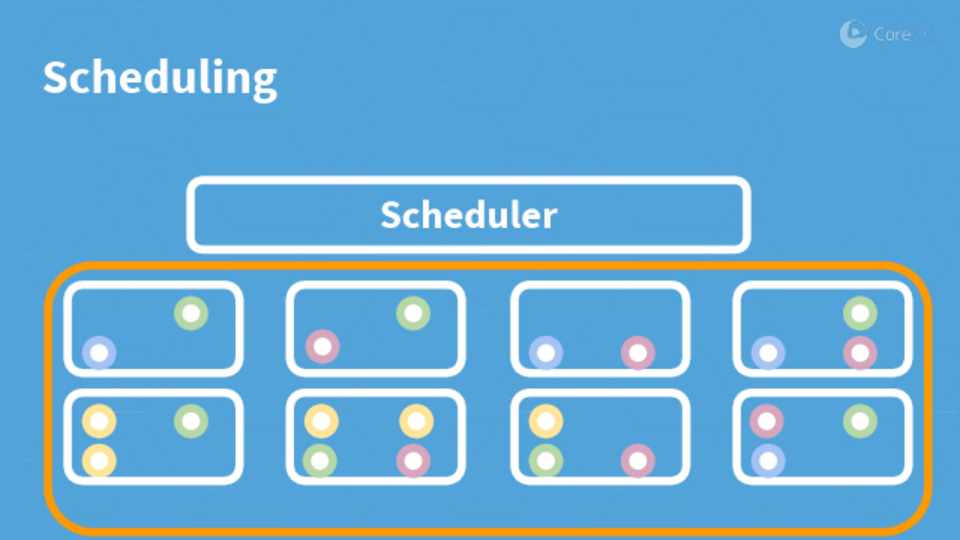

Scheduling

Scheduler

Scheduling

Scheduler

Scheduling

Scheduler

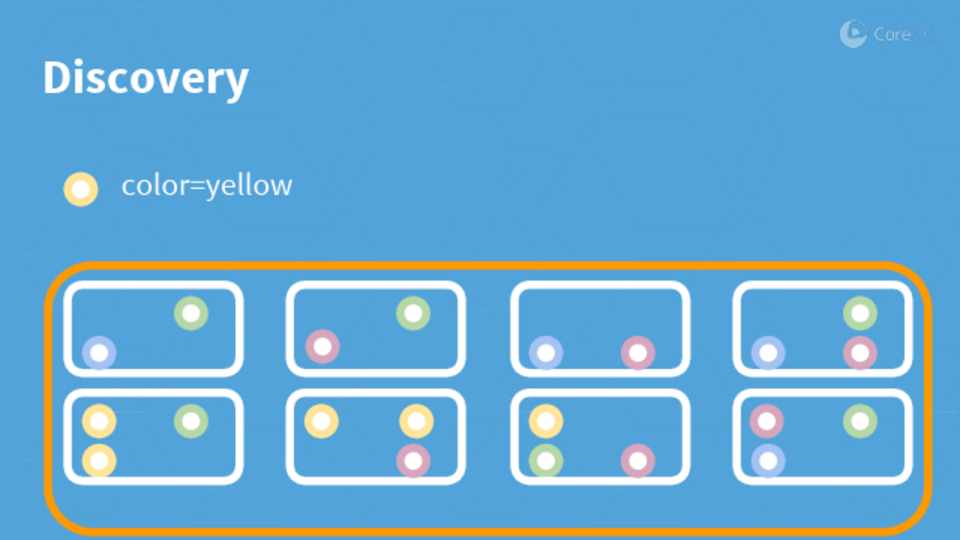

Discovery

color=yellow

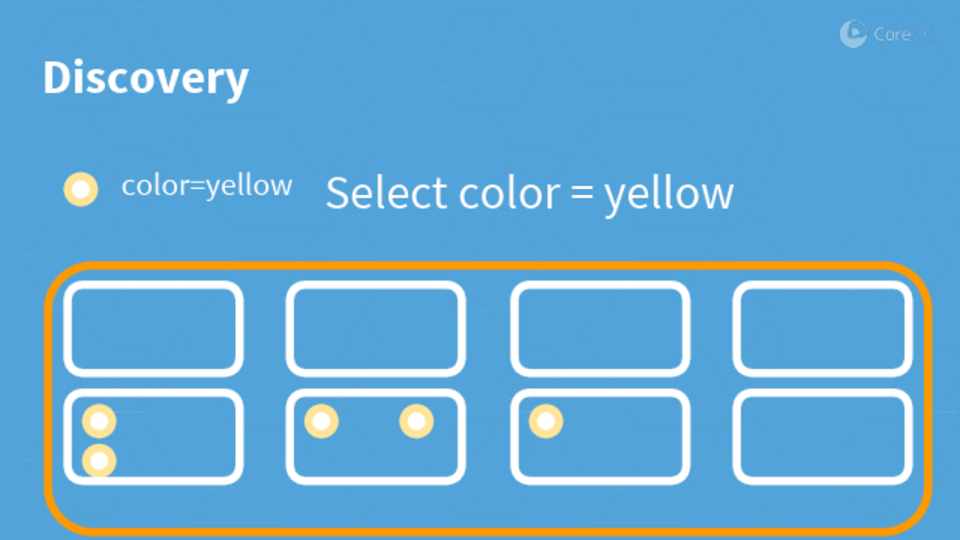

Discovery color=yellow Select color = yellow

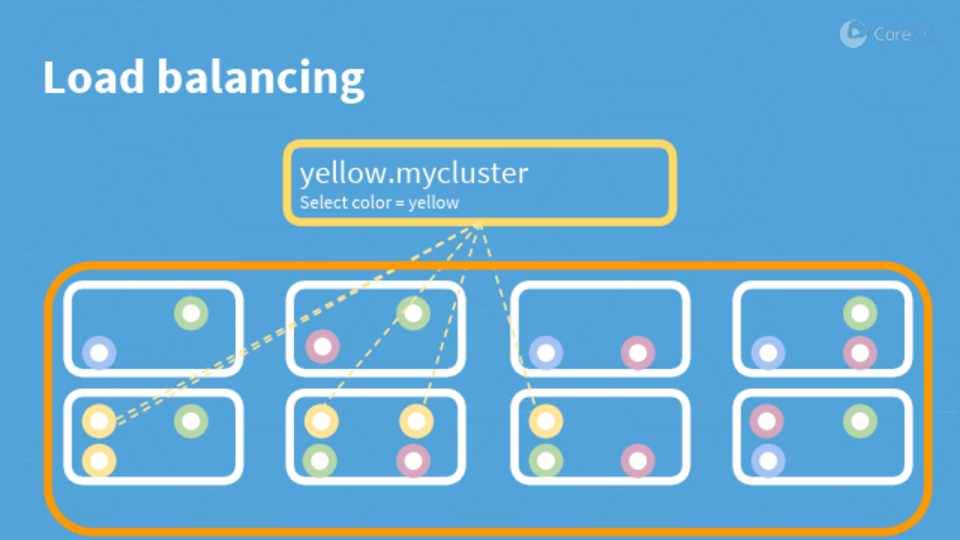

Load balancing

yellow.mycluster

Select color = yellow

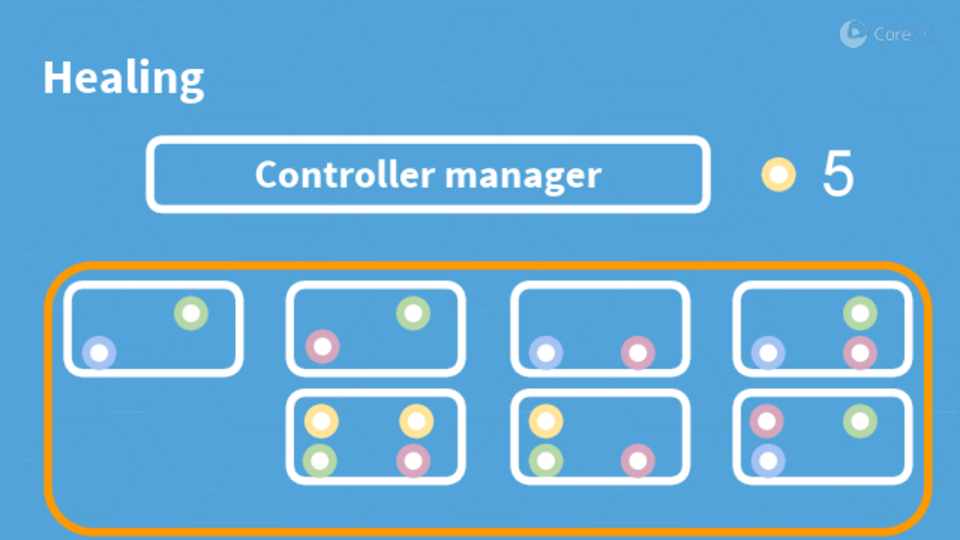

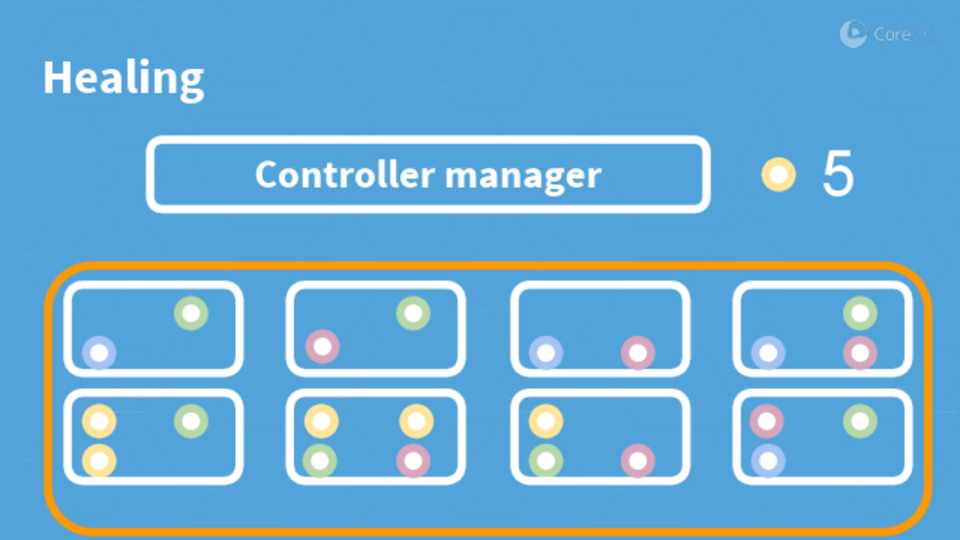

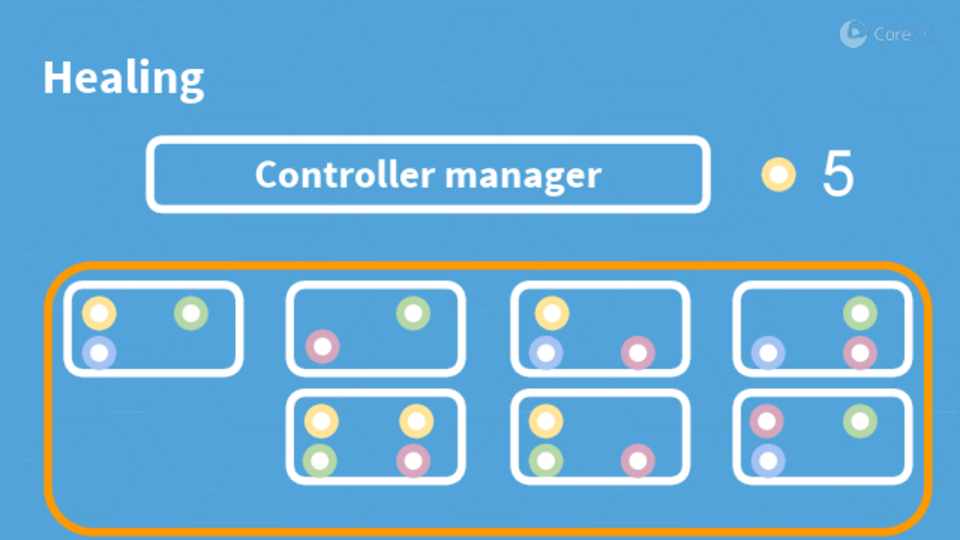

Healing

Controller manager

Healing

Controller manager

Healing

Controller manager

People love automation!

I hate Kubernetes!

I hate to OPERATE Kubernetes!

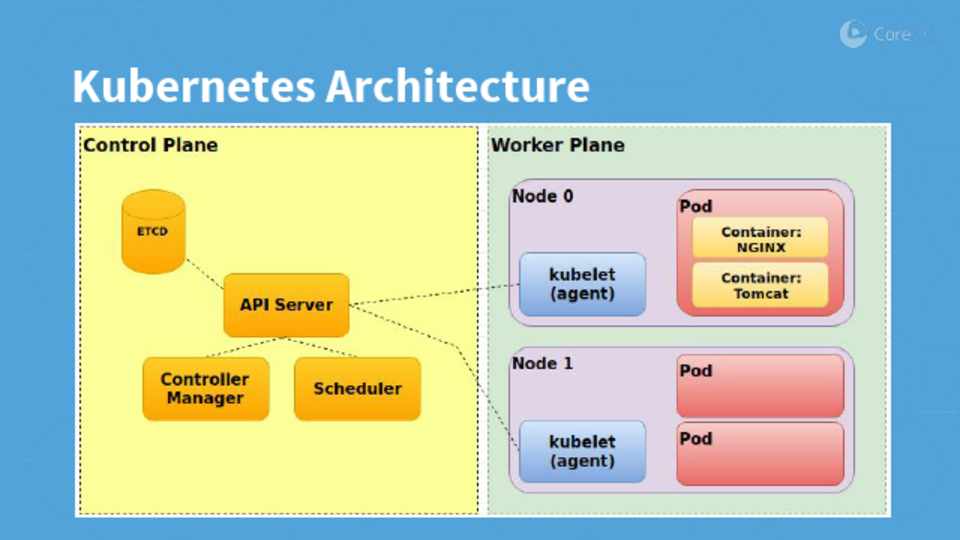

Kubernetes Architecture

Operating Kubernetes

● Installation ● Upgrade ● Healing ● Scaling ● Security ● Monitoring ● ...

Installation

- SSH - Install kubelet

- $pkgmanager install kubelet - Install container runtime

- $pkgmanager install [docker|rkt] - Start kubelet

- Systemctl start kubelet

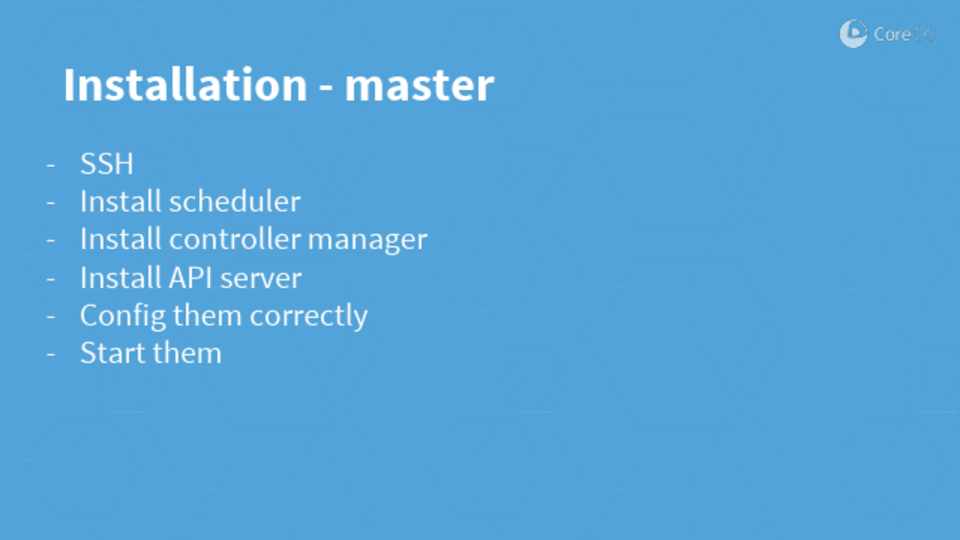

Installation - master

- SSH - Install scheduler - Install controller manager - Install API server - Config them correctly - Start them

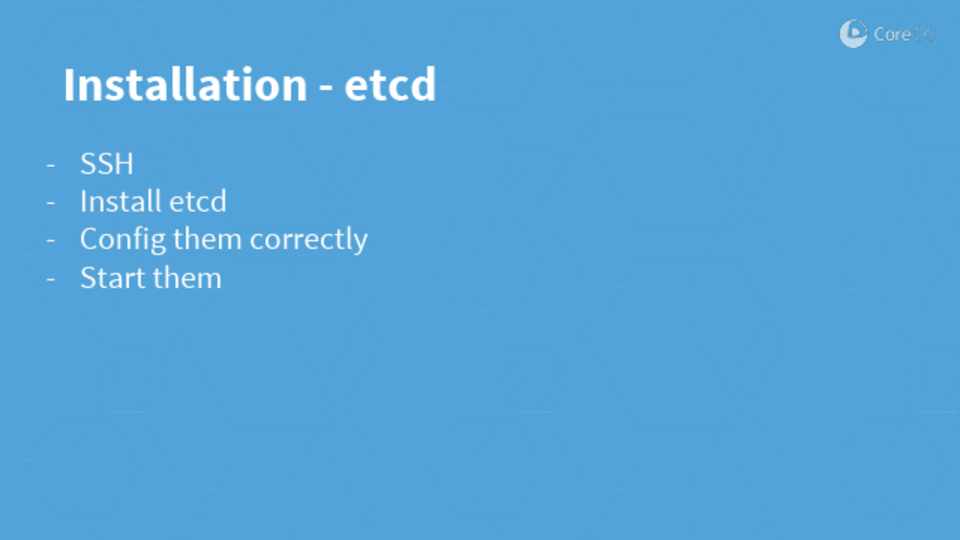

Installation - etcd

- SSH - Install etcd - Config them correctly - Start them

Installation

kops, kubeup.sh, kube-AWS,...

AWS, GCP API



node1



node2



node3

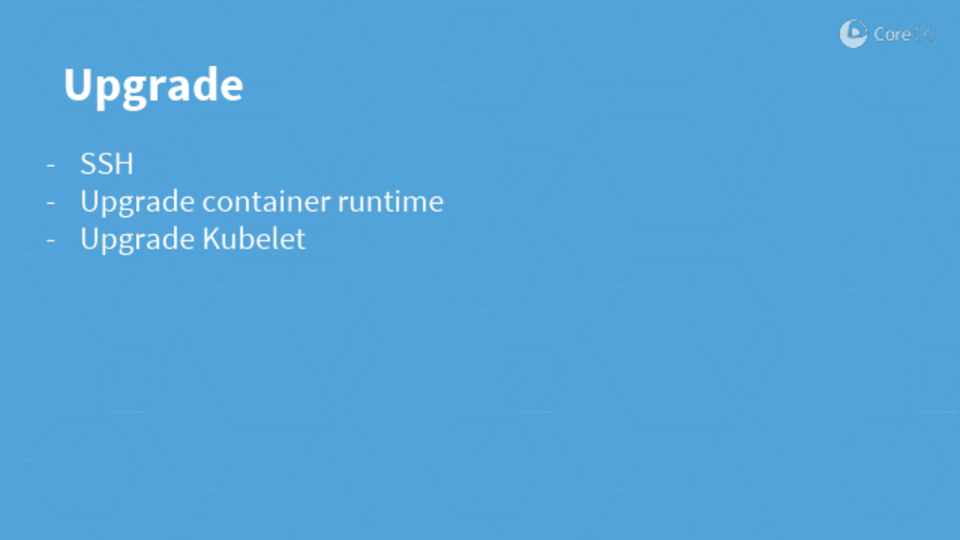

Upgrade

- SSH - Upgrade container runtime - Upgrade Kubelet

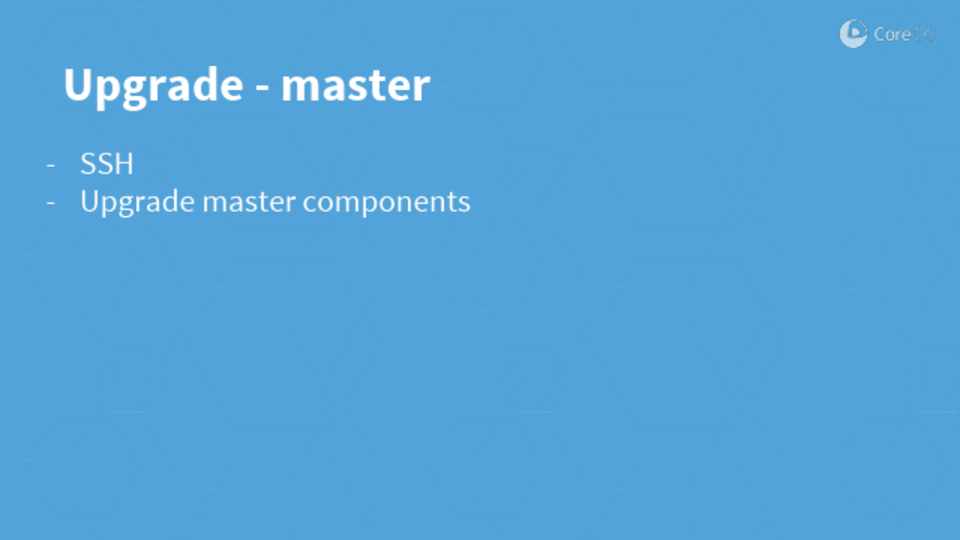

Upgrade - master

- SSH - Upgrade master components

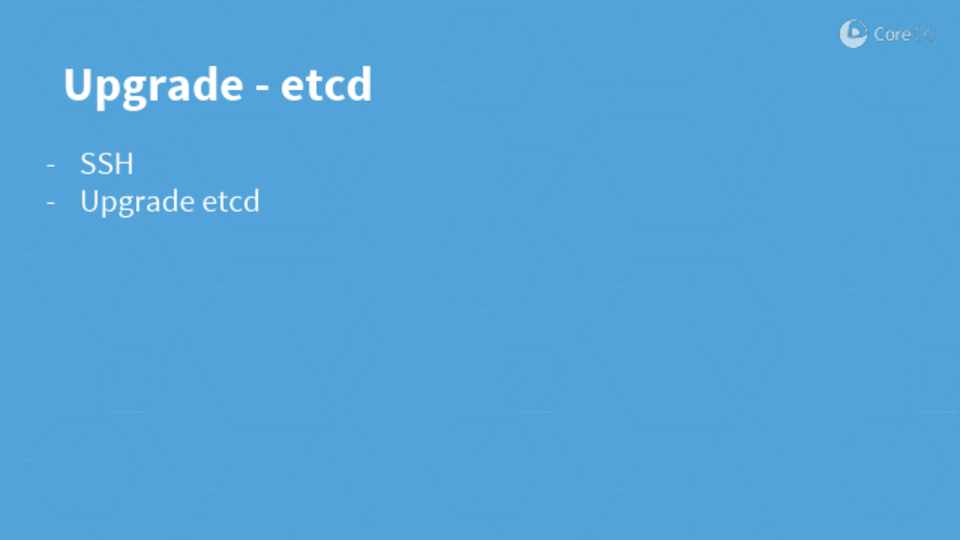

Upgrade - etcd

- SSH - Upgrade etcd

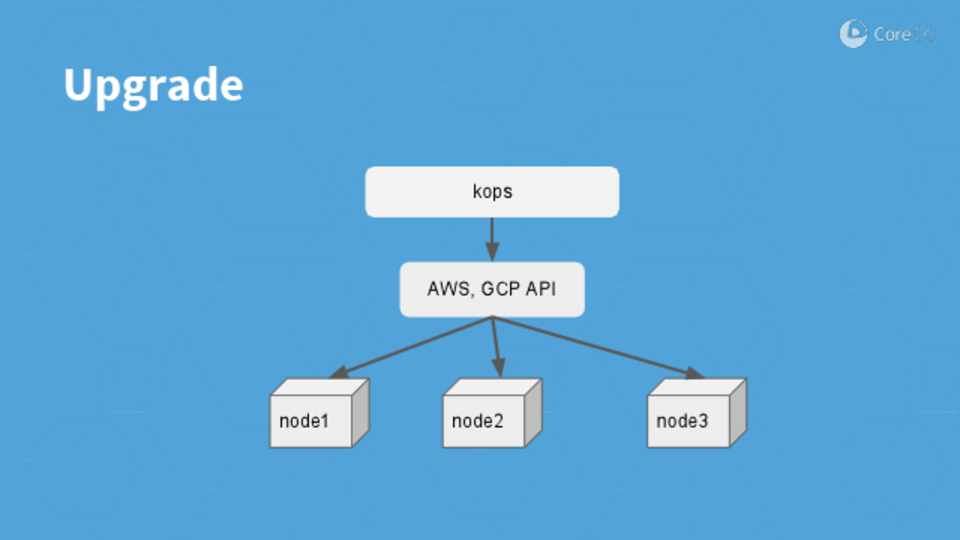

Upgrade



kops AWS, GCP API



node1



node2



node3

Rollback



jQuery11020470094545113128_1492610438640? AWS, GCP API



node1



node2



node3

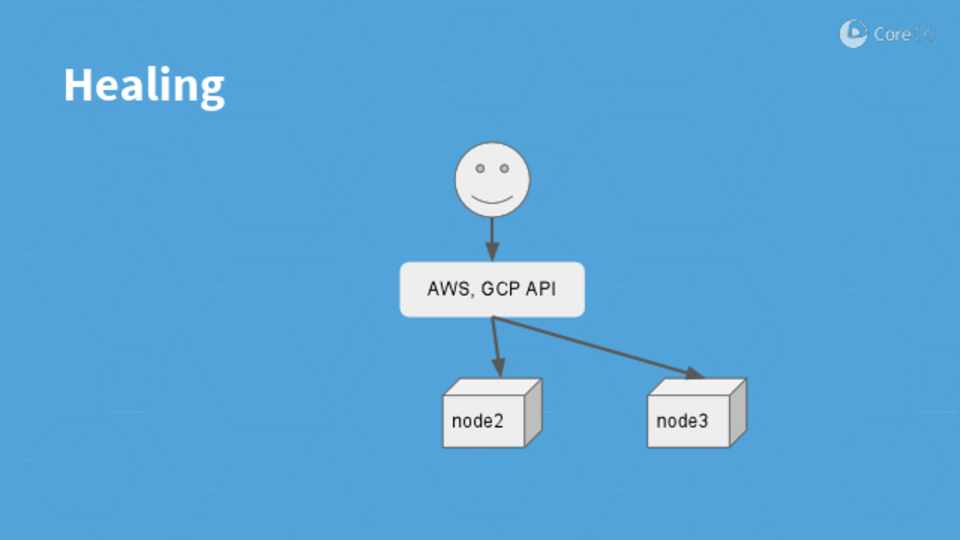

Healing



AWS, GCP API



node2



node3

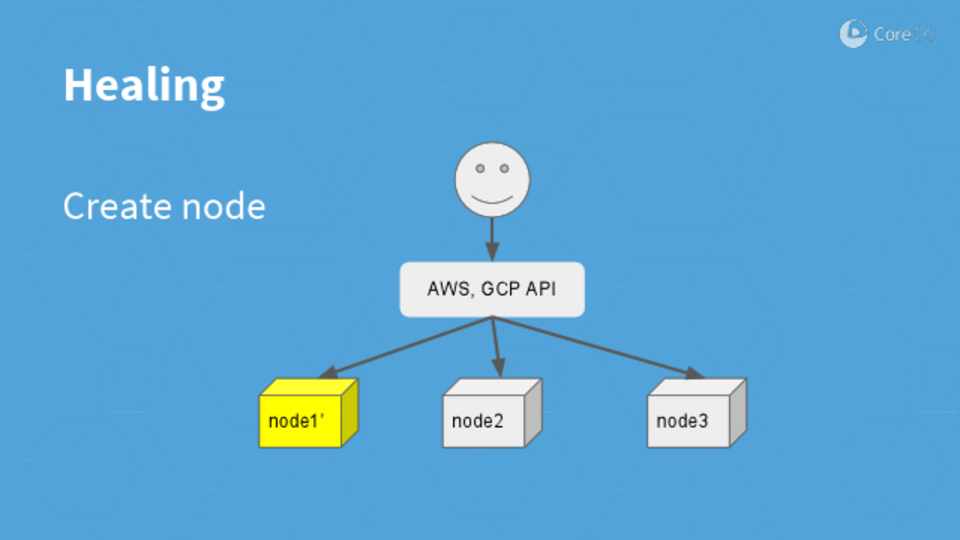

Healing

Create node



AWS, GCP API



node1’



node2



node3

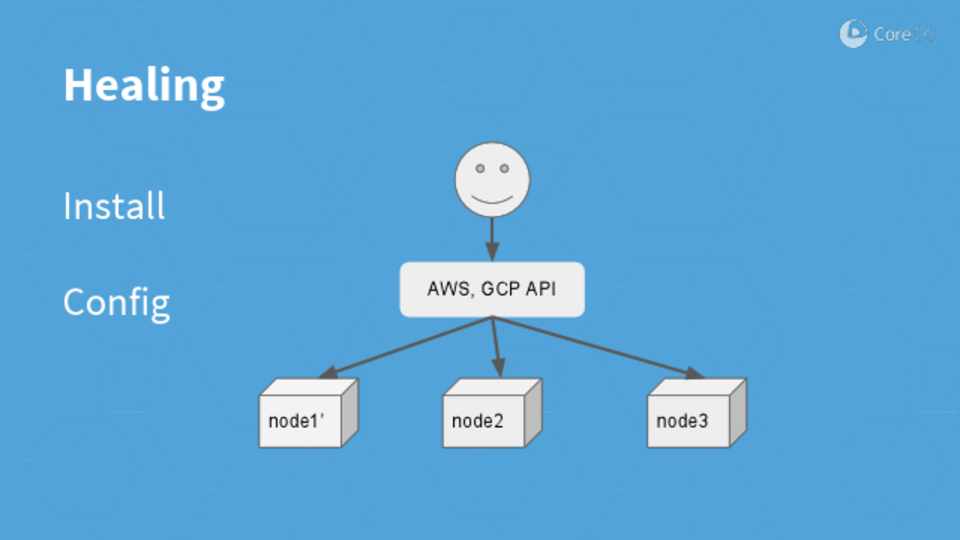

Healing

Install Config



AWS, GCP API



node1’



node2



node3

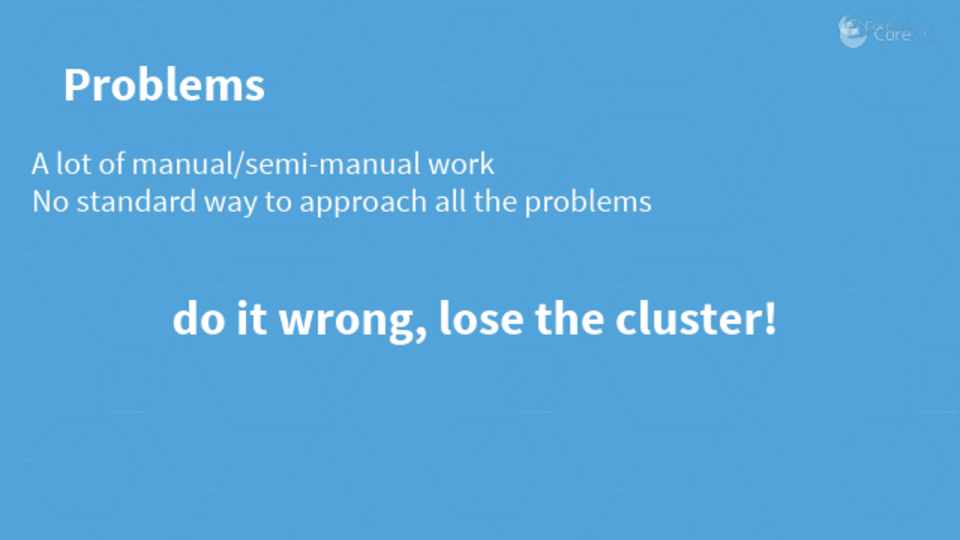

Problems

A lot of manual/semi-manual work No standard way to approach all the problems

do it wrong, lose the cluster!

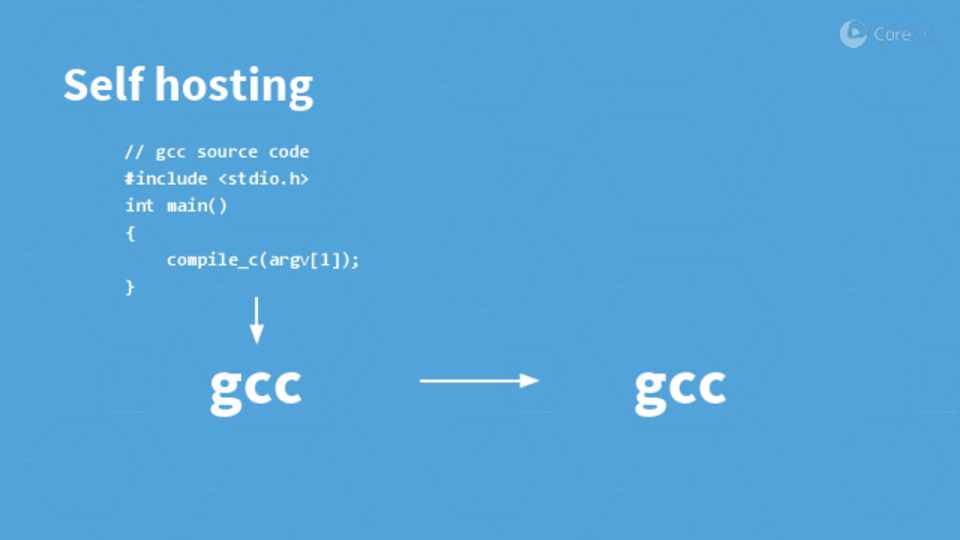

Self hosting

// gcc source code #include <stdio.h> int main() {

compile_c(argv[1]); }

gcc



gcc

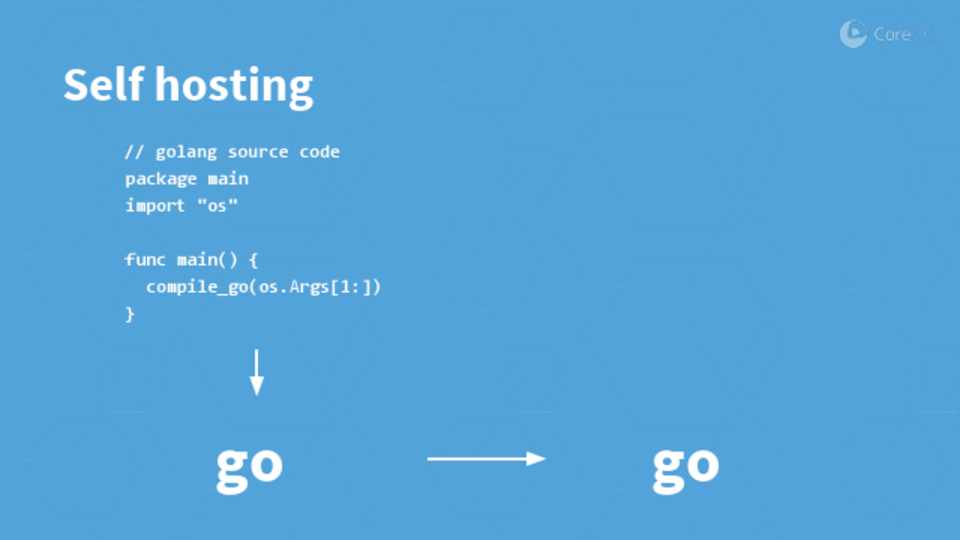

Self hosting

// golang source code package main import "os" func main() {

compile_go(os.Args[1:]) }

go



go

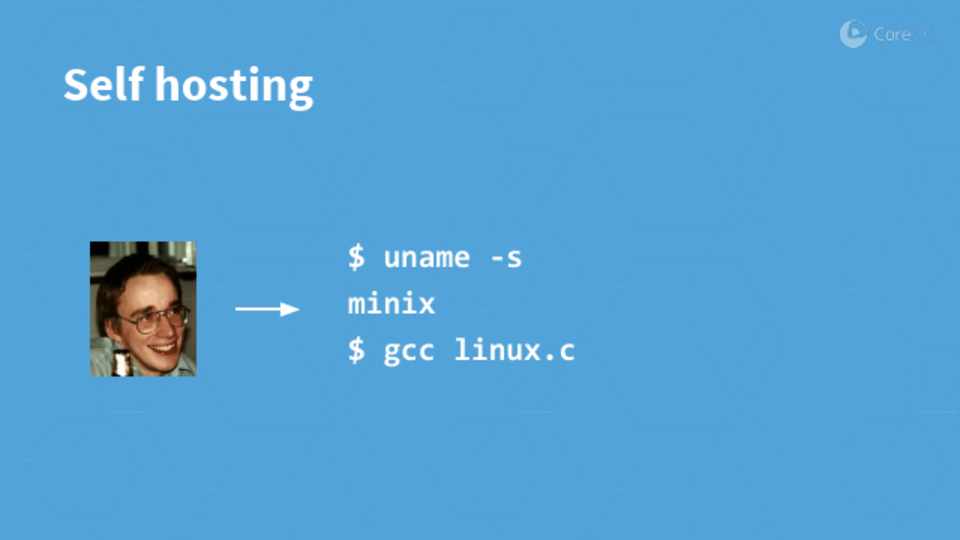

Self hosting

Self hosting

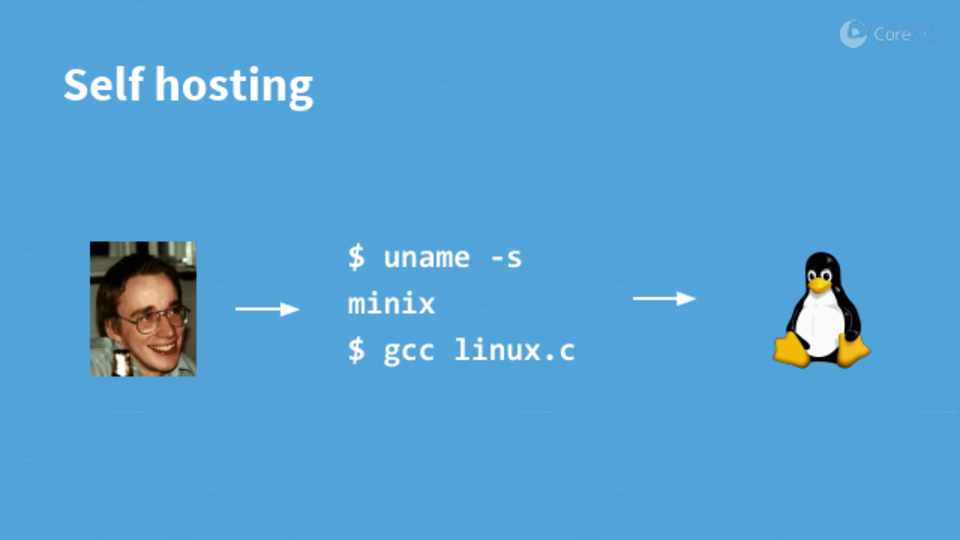

$ uname -s minix $ gcc linux.c

Self hosting

$ uname -s minix $ gcc linux.c

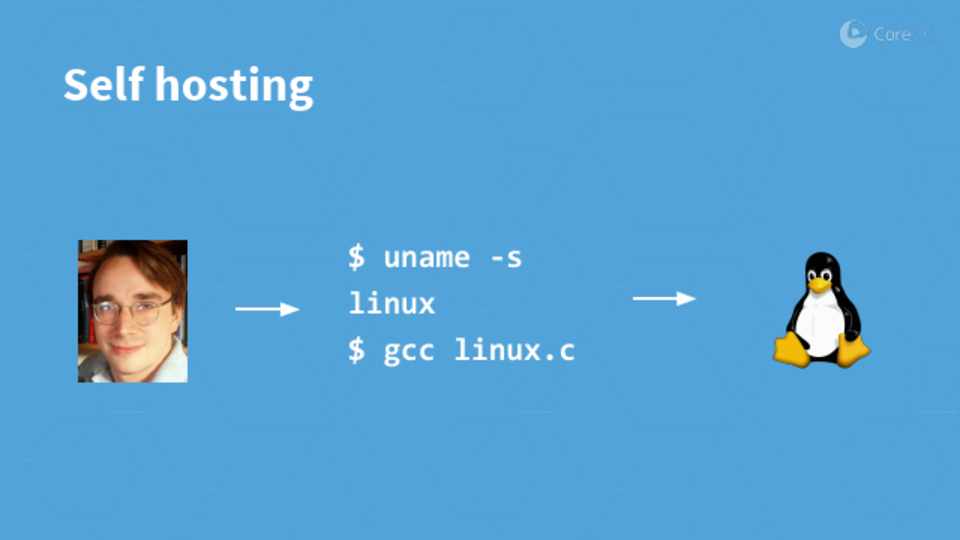

Self hosting

Self hosting

$ uname -s linux $ gcc linux.c

Self hosting

$ uname -s linux $ gcc linux.c

Self-hosted Kubernetes?

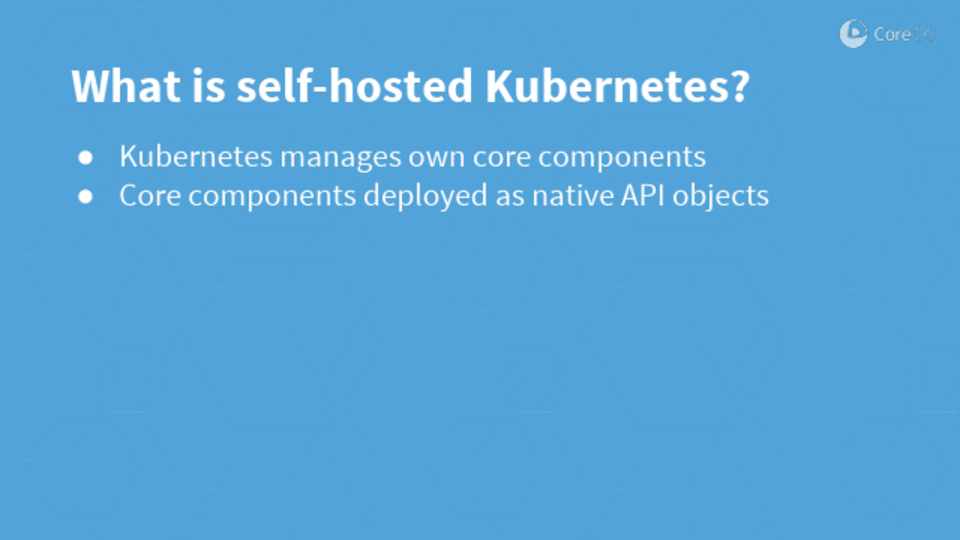

What is self-hosted Kubernetes?

● Kubernetes manages own core components ● Core components deployed as native API objects

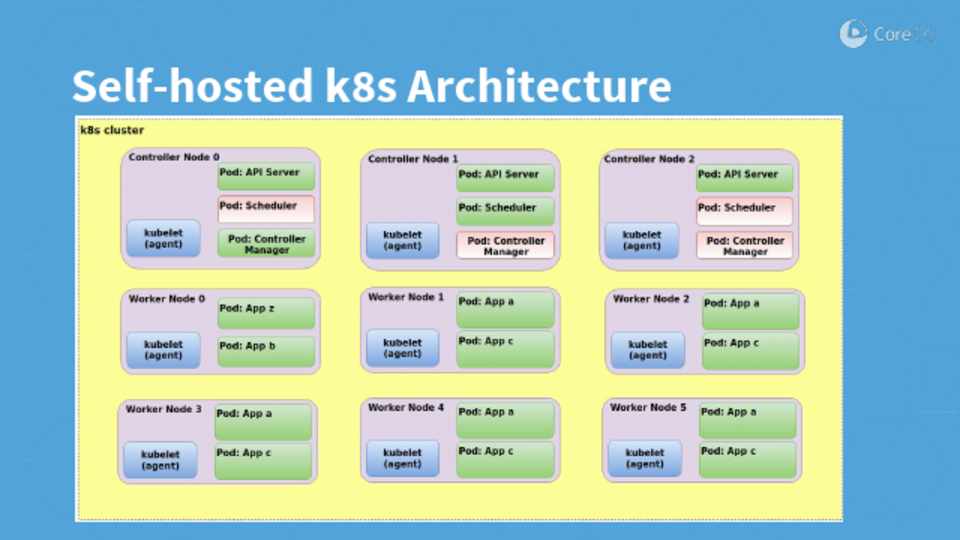

Self-hosted k8s Architecture

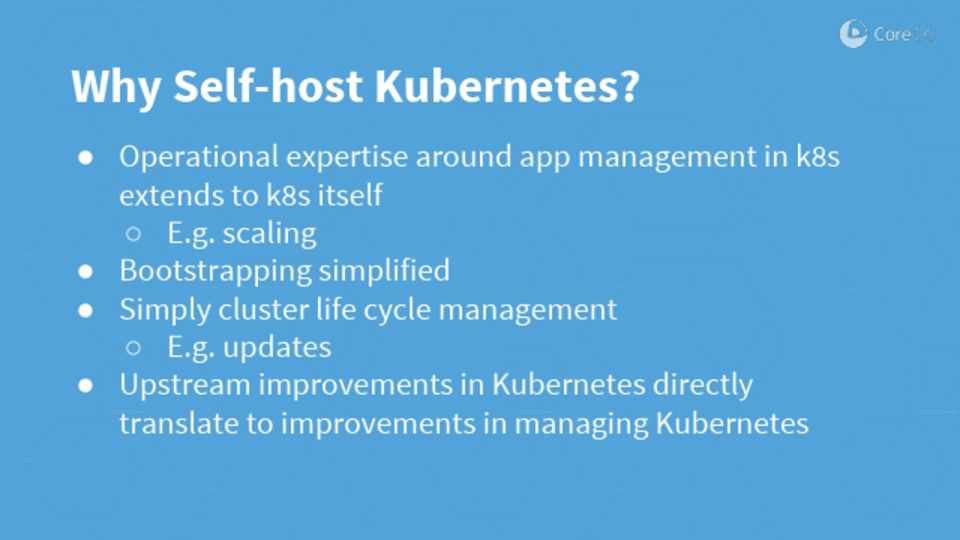

Why Self-host Kubernetes?

● Operational expertise around app management in k8s extends to k8s itself ○ E.g. scaling

● Bootstrapping simplified ● Simply cluster life cycle management

○ E.g. updates ● Upstream improvements in Kubernetes directly

translate to improvements in managing Kubernetes

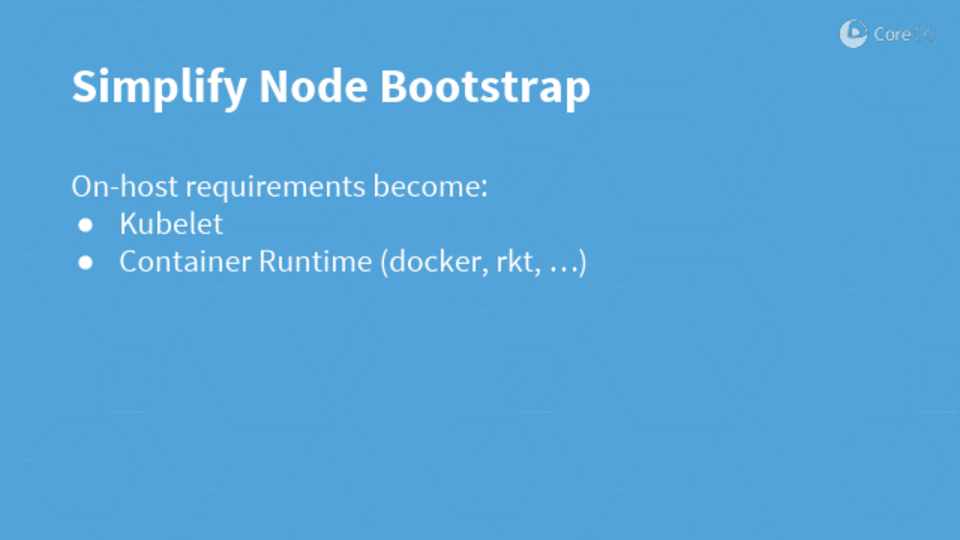

Simplify Node Bootstrap

On-host requirements become: ● Kubelet ● Container Runtime (docker, rkt, …)

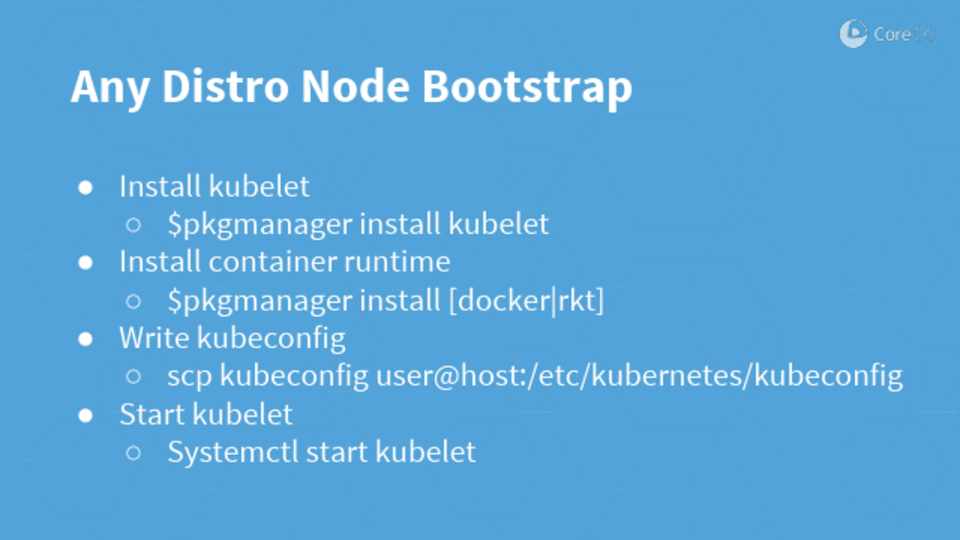

Any Distro Node Bootstrap

● Install kubelet ○ $pkgmanager install kubelet

● Install container runtime ○ $pkgmanager install [docker|rkt]

● Write kubeconfig ○ scp kubeconfig user@host:/etc/kubernetes/kubeconfig

● Start kubelet ○ Systemctl start kubelet

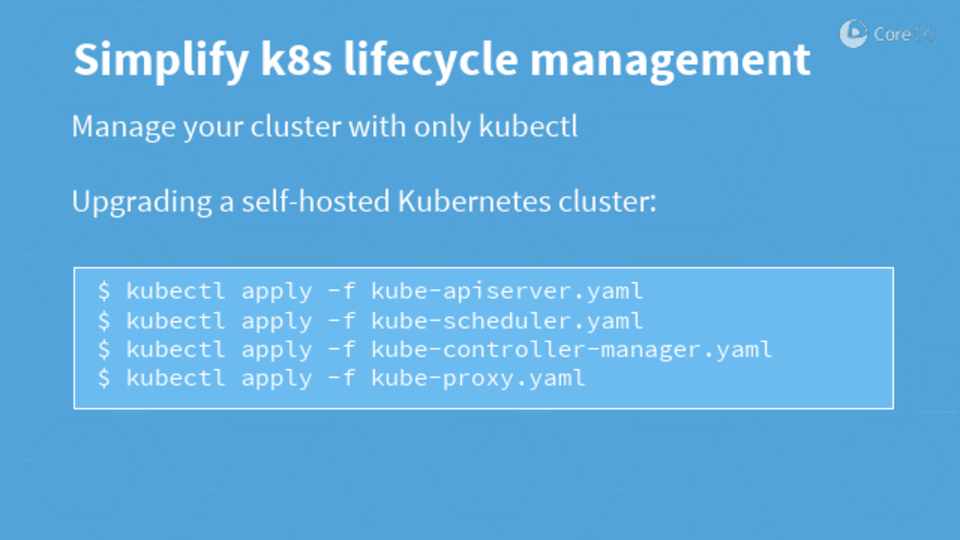

Simplify k8s lifecycle management

Manage your cluster with only kubectl

Upgrading a self-hosted Kubernetes cluster:

$ kubectl apply -f kube-apiserver.yaml $ kubectl apply -f kube-scheduler.yaml $ kubectl apply -f kube-controller-manager.yaml $ kubectl apply -f kube-proxy.yaml

Launching a self-hosted cluster

Need an initial control plane to bootstrap a self-hosted cluster

Bootkube:

● Acts as a temporary control plane long enough to be replaced by a self-hosted control plane.

● Run only on very first node, then not needed again.

github.com/kubernetes-incubator/bootkube

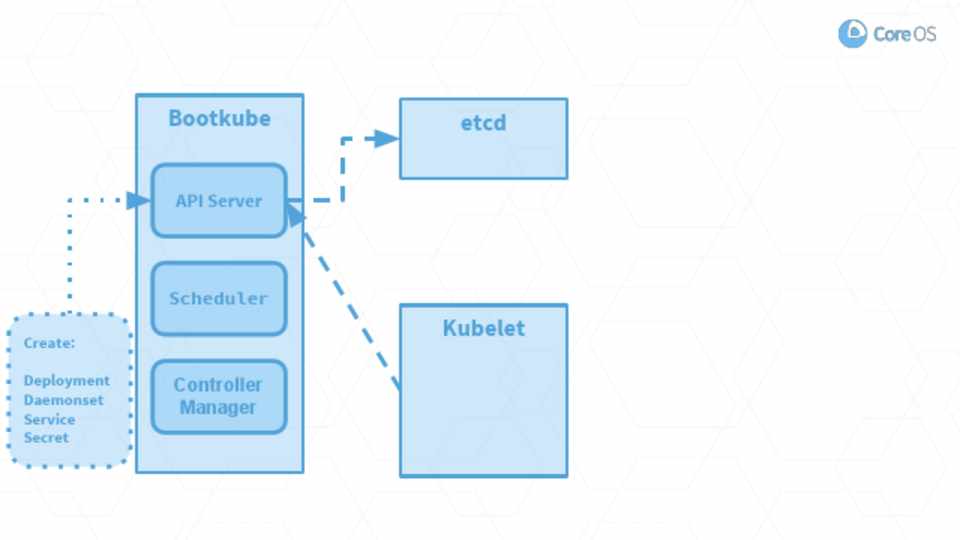

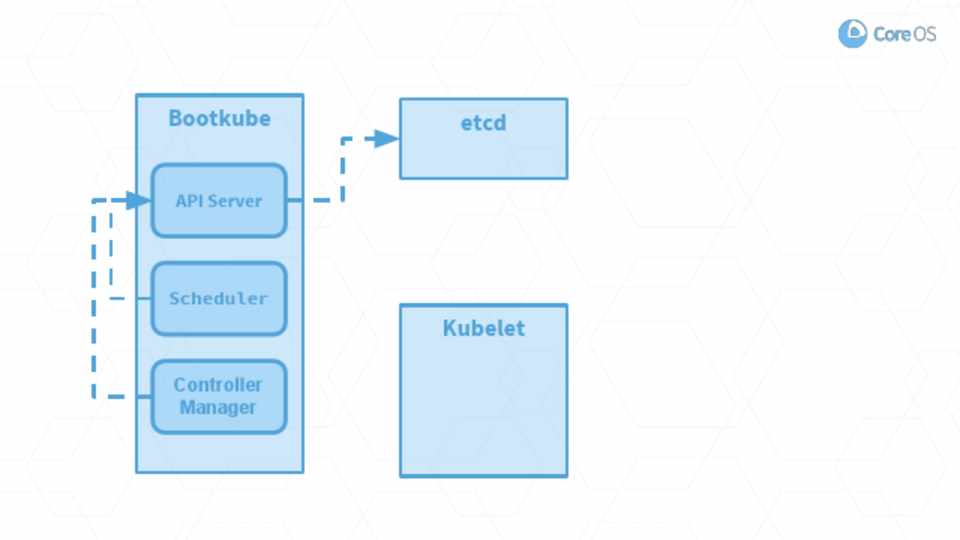

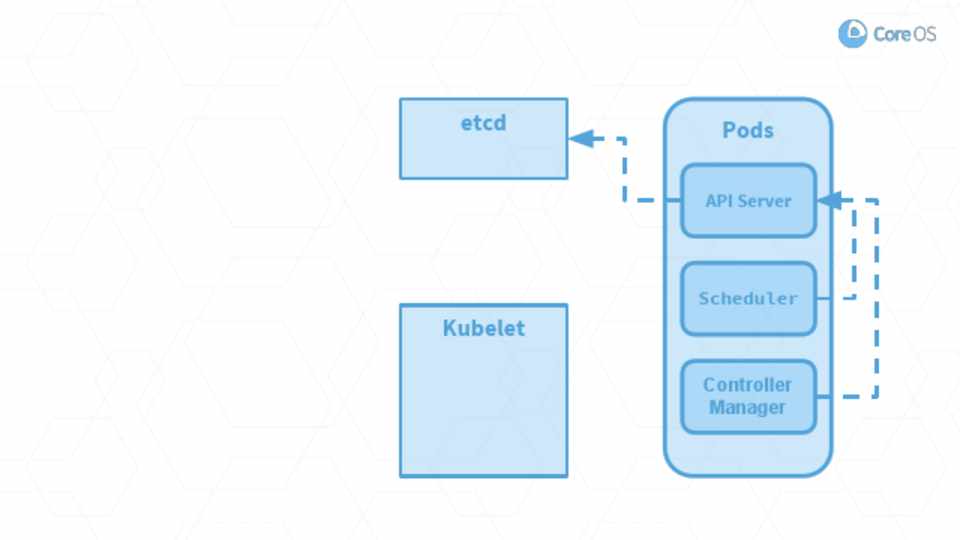

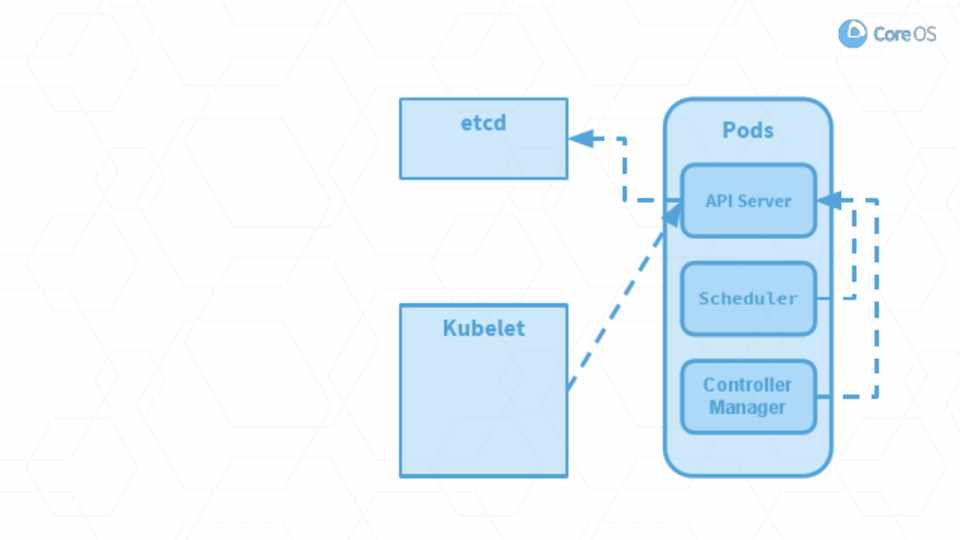

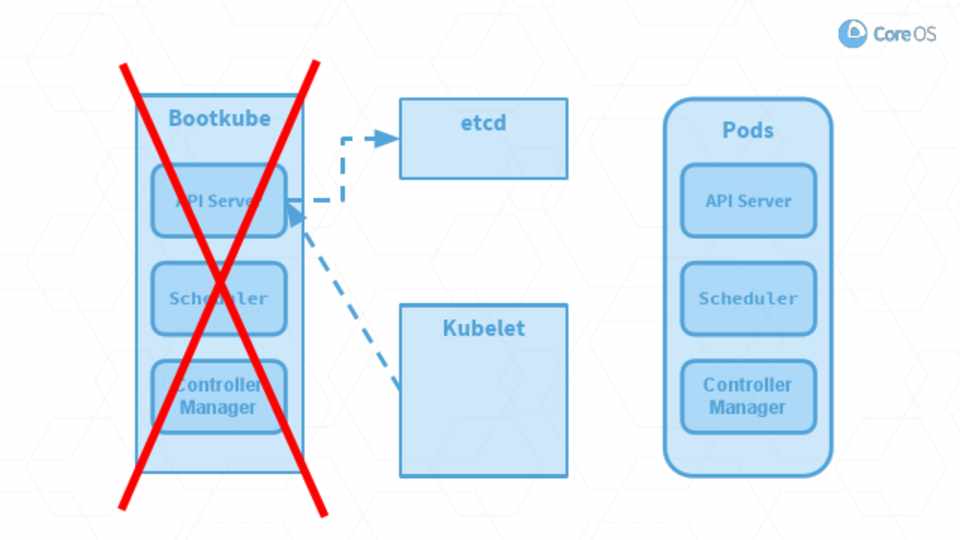

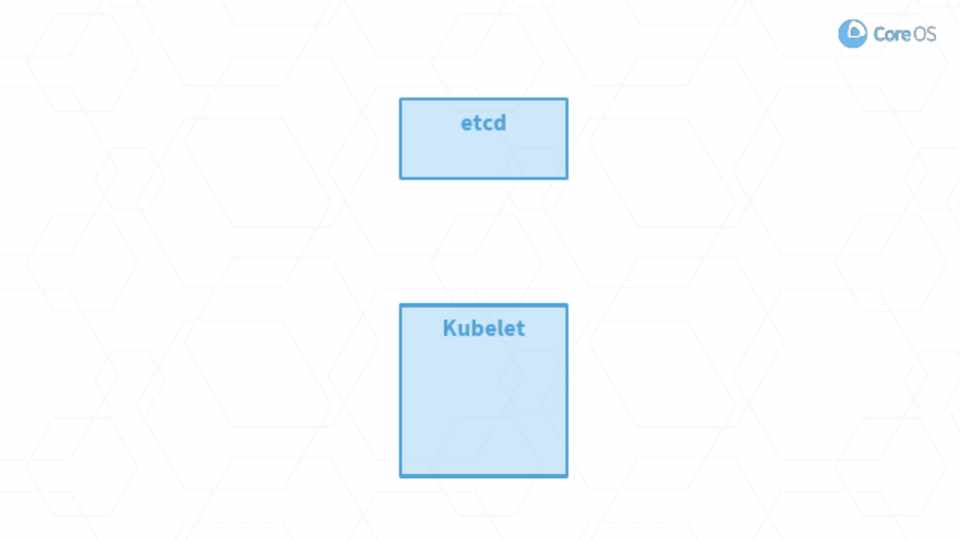

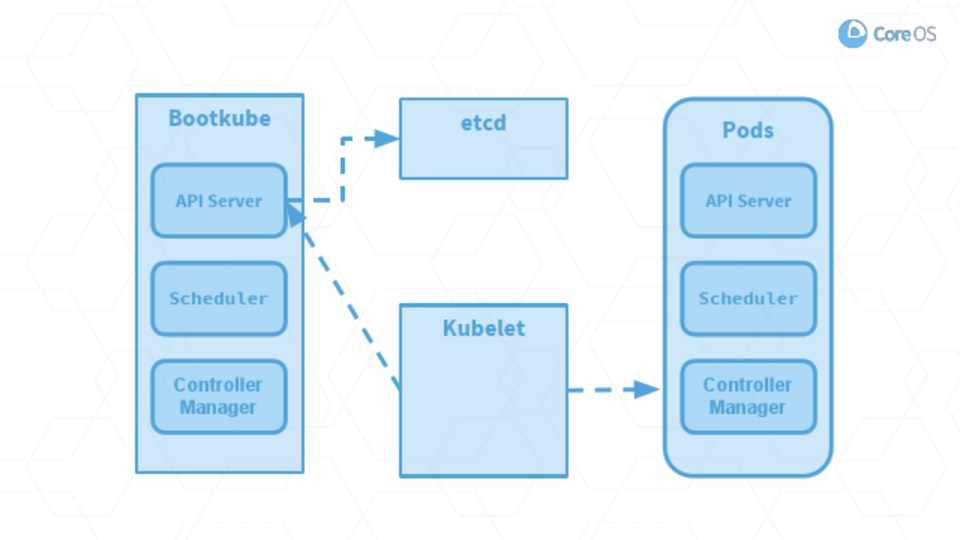

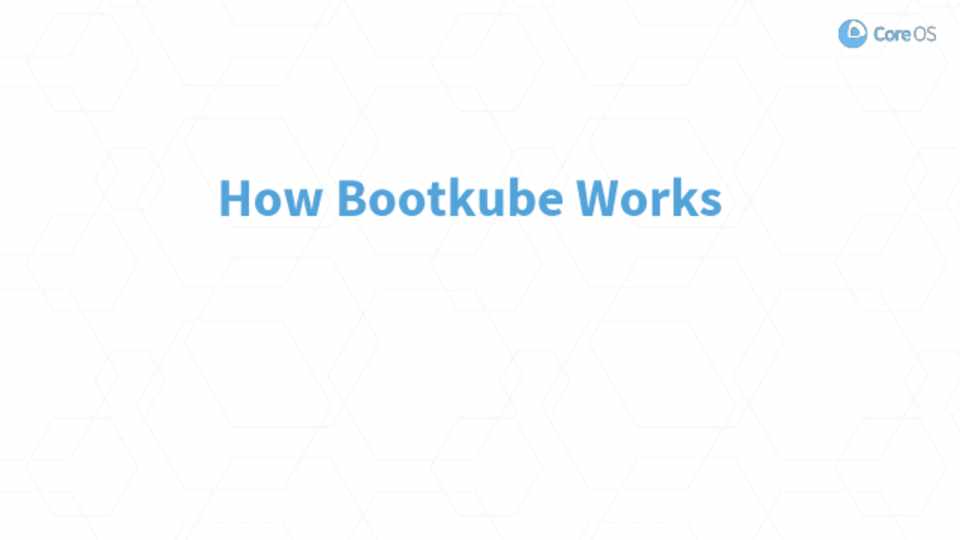

How Bootkube Works

etcd Kubelet

Bootkube

API Server

Scheduler

Controller Manager



etcd Kubelet

Bootkube

API Server

Scheduler

Controller Manager



etcd Kubelet

Bootkube

API Server

Scheduler

Controller Manager



etcd Kubelet

Bootkube

API Server



Create:

Deployment Daemonset Service Secret



Scheduler

Controller Manager



etcd Kubelet

Bootkube

API Server

Scheduler

Controller Manager



etcd Kubelet



Pods

API Server

Scheduler

Controller Manager

Bootkube

API Server

Scheduler

Controller Manager



etcd Kubelet



Pods

API Server

Scheduler

Controller Manager

etcd Kubelet



Pods

API Server

Scheduler

Controller Manager

etcd Kubelet



Pods

API Server

Scheduler

Controller Manager

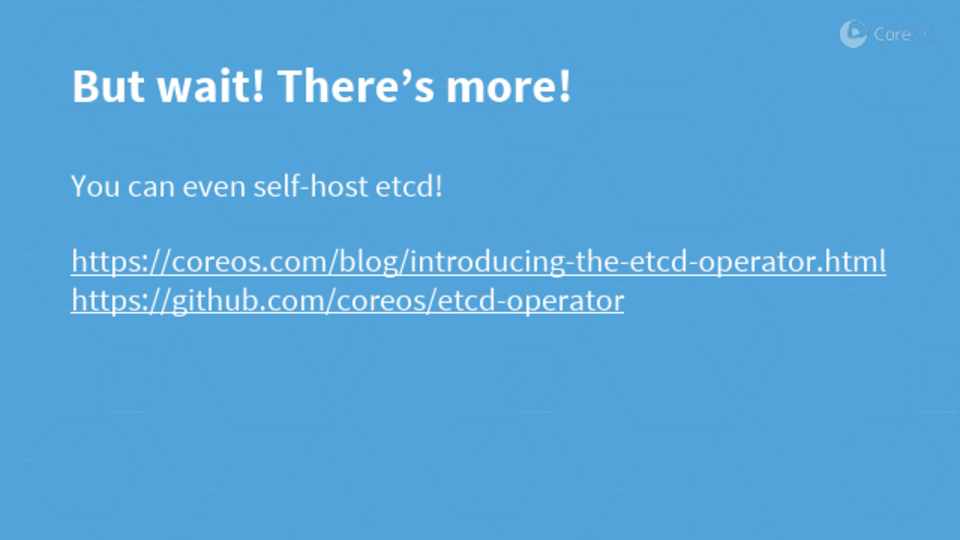

But wait! There’s more!

You can even self-host etcd!

https://coreos.com/blog/introducing-the-etcd-operator.html https://github.com/coreos/etcd-operator

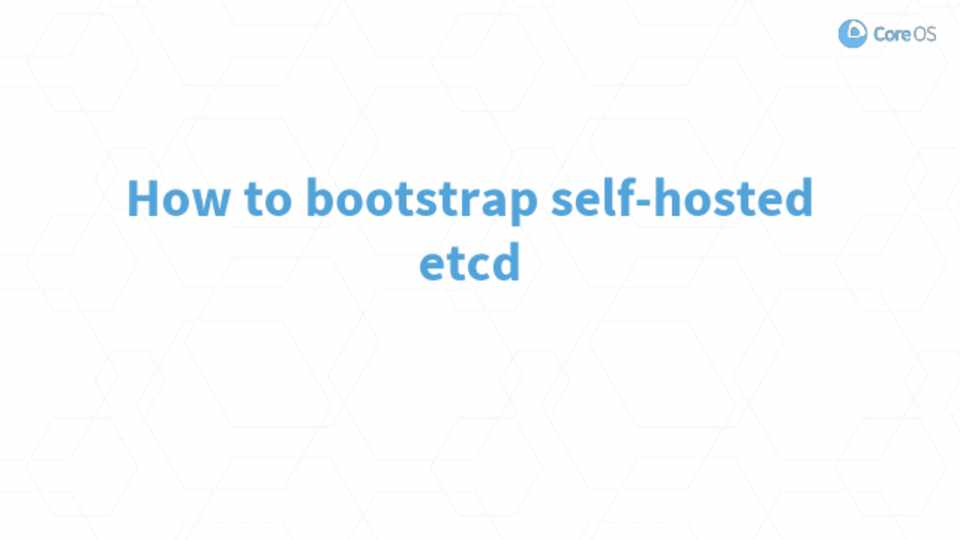

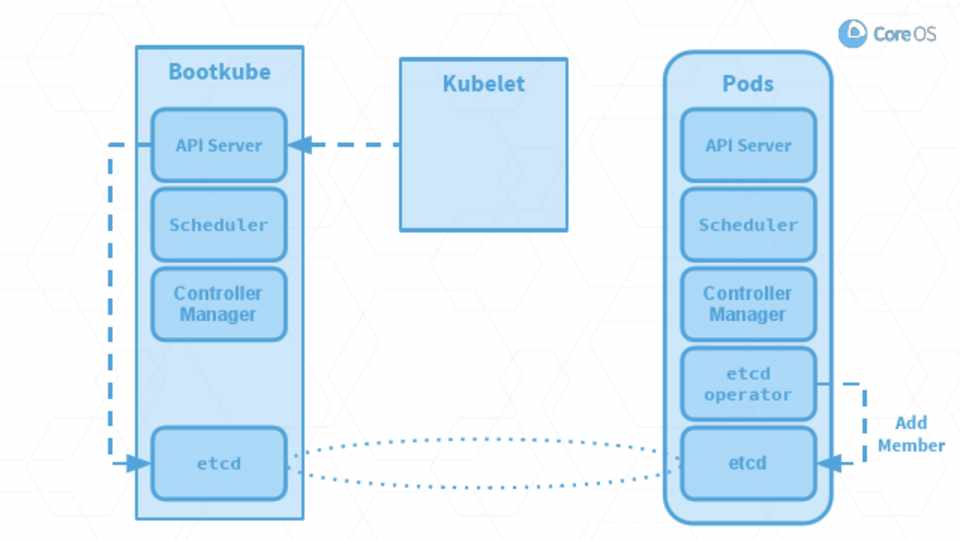

How to bootstrap self-hosted etcd

Bootkube

API Server Scheduler Controller

Manager

etcd



Kubelet

Bootkube

API Server Scheduler Controller

Manager

etcd



Kubelet



Pods

API Server

Scheduler

Controller Manager

etcd operator

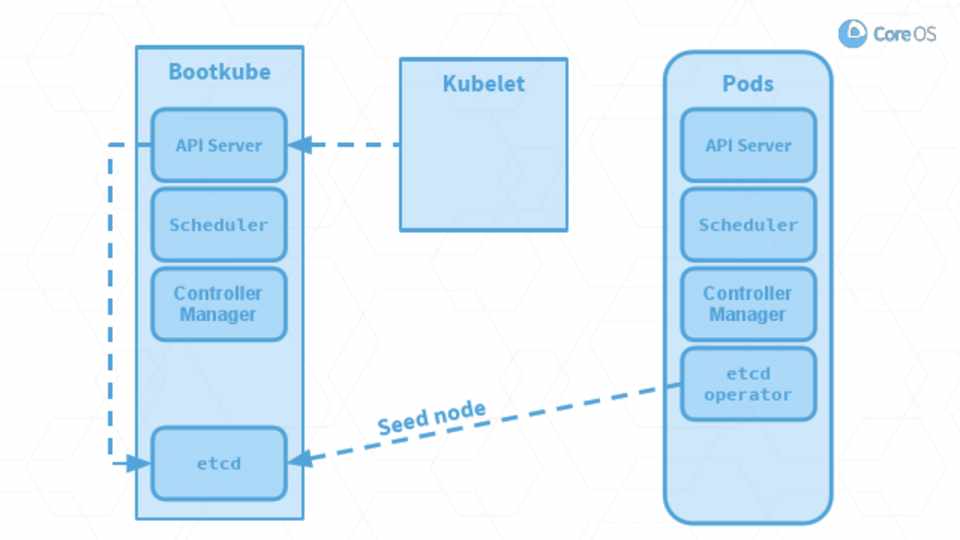

Bootkube

API Server Scheduler Controller

Manager

etcd



Kubelet Seed node



Pods

API Server

Scheduler

Controller Manager

etcd operator

Bootkube

API Server Scheduler Controller

Manager

etcd



Kubelet



Pods

API Server

Scheduler

Controller Manager

etcd operator

etcd



Add Member

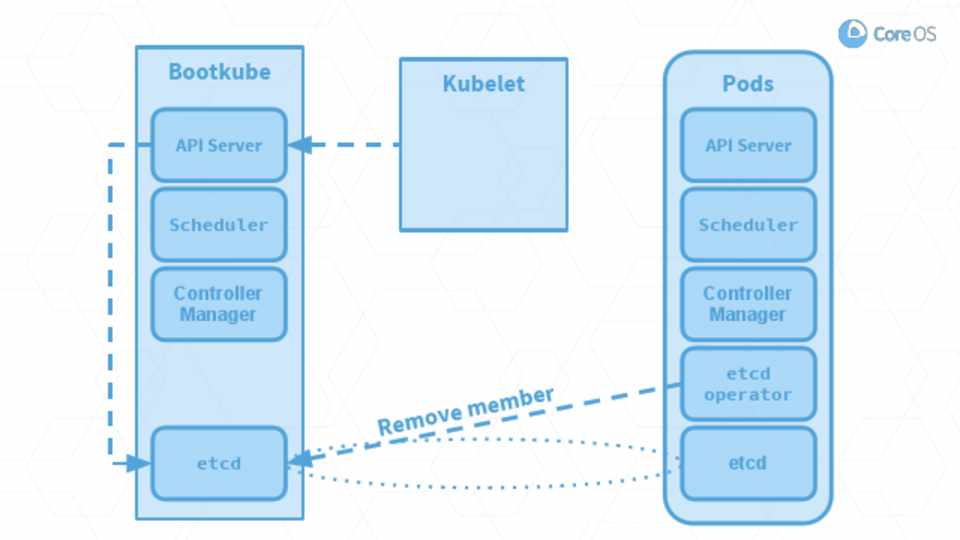

Bootkube

API Server Scheduler Controller

Manager

etcd



Kubelet Remove member



Pods

API Server

Scheduler

Controller Manager

etcd operator

etcd

Kubelet



Pods

API Server

Scheduler

Controller Manager

etcd operator

etcd

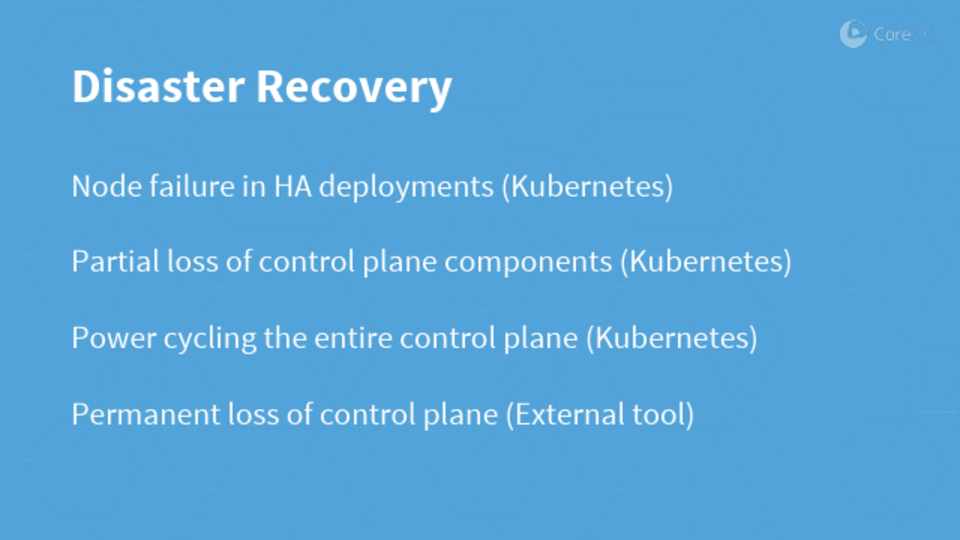

Disaster Recovery

Node failure in HA deployments (Kubernetes) Partial loss of control plane components (Kubernetes) Power cycling the entire control plane (Kubernetes) Permanent loss of control plane (External tool)

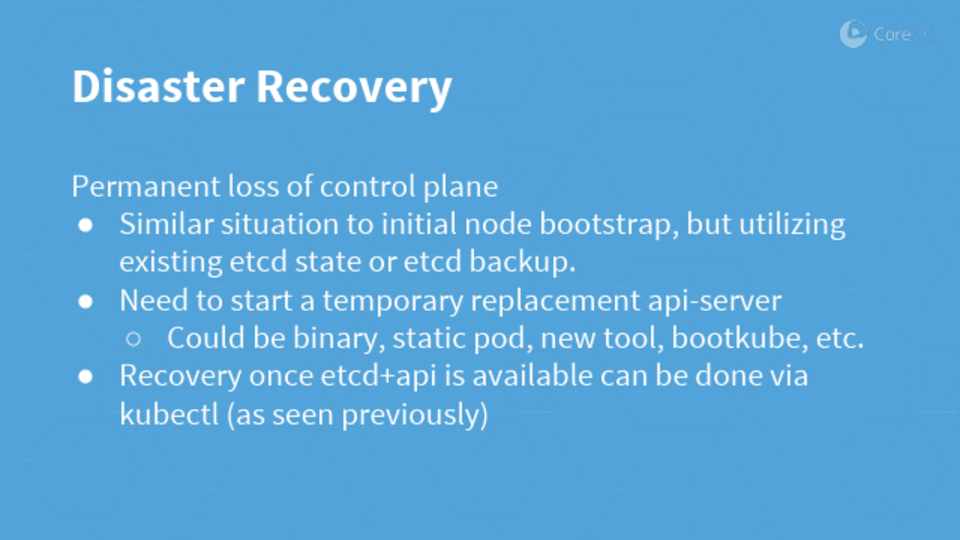

Disaster Recovery

Permanent loss of control plane ● Similar situation to initial node bootstrap, but utilizing

existing etcd state or etcd backup. ● Need to start a temporary replacement api-server

○ Could be binary, static pod, new tool, bootkube, etc. ● Recovery once etcd+api is available can be done via

kubectl (as seen previously)

Self-Driving Kubernetes

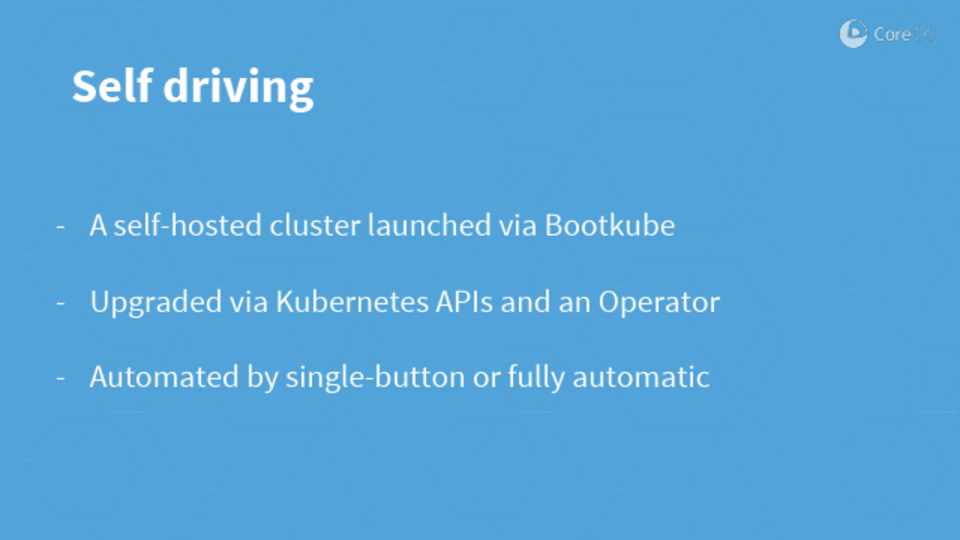

Self driving

- A self-hosted cluster launched via Bootkube - Upgraded via Kubernetes APIs and an Operator - Automated by single-button or fully automatic

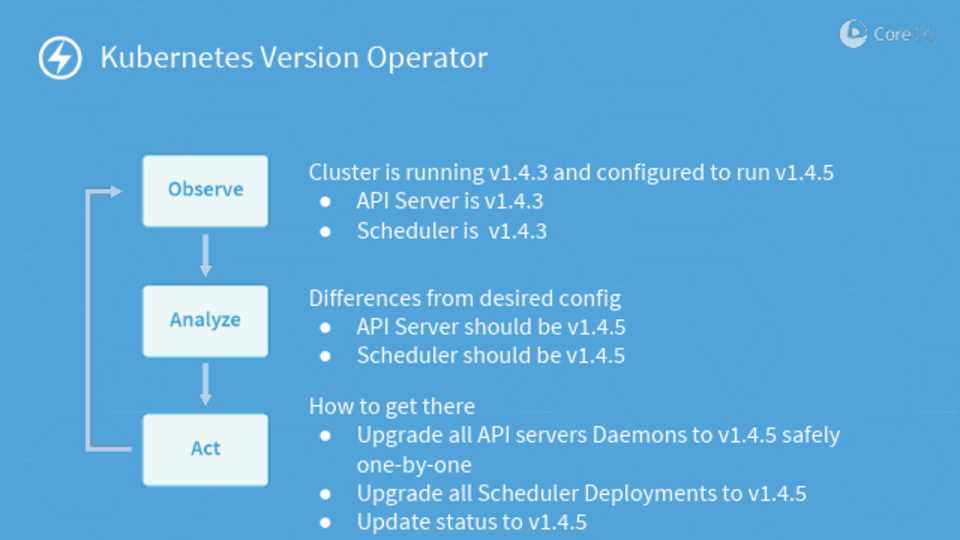

Kubernetes Version Operator

Cluster is running v1.4.3 and configured to run v1.4.5 ● API Server is v1.4.3 ● Scheduler is v1.4.3

Differences from desired config ● API Server should be v1.4.5 ● Scheduler should be v1.4.5

How to get there ● Upgrade all API servers Daemons to v1.4.5 safely

one-by-one ● Upgrade all Scheduler Deployments to v1.4.5 ● Update status to v1.4.5

The infrastructure

Workload driven Automation driven Easy to manage: self driving approach (Today’s topic) Security focused

Xiang Li

xiang.li@coreos.com

Thank you!
