VFS hot tracking Development Overview

Zhi Yong Wu – wuzhy@linux.vnet.ibm.com Kernel Team IBM Linux Technology Center October 19, 2013

Linux is a registered trademark of Linus Torvalds.

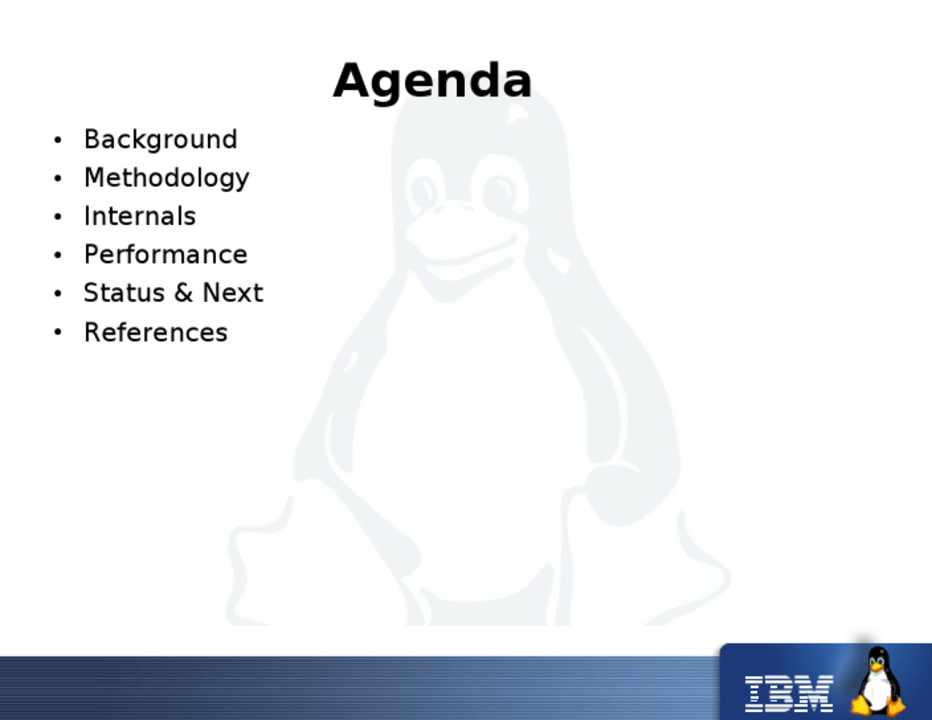

● Background ● Methodology ● Internals ● Performance ● Status & Next ● References



Agenda

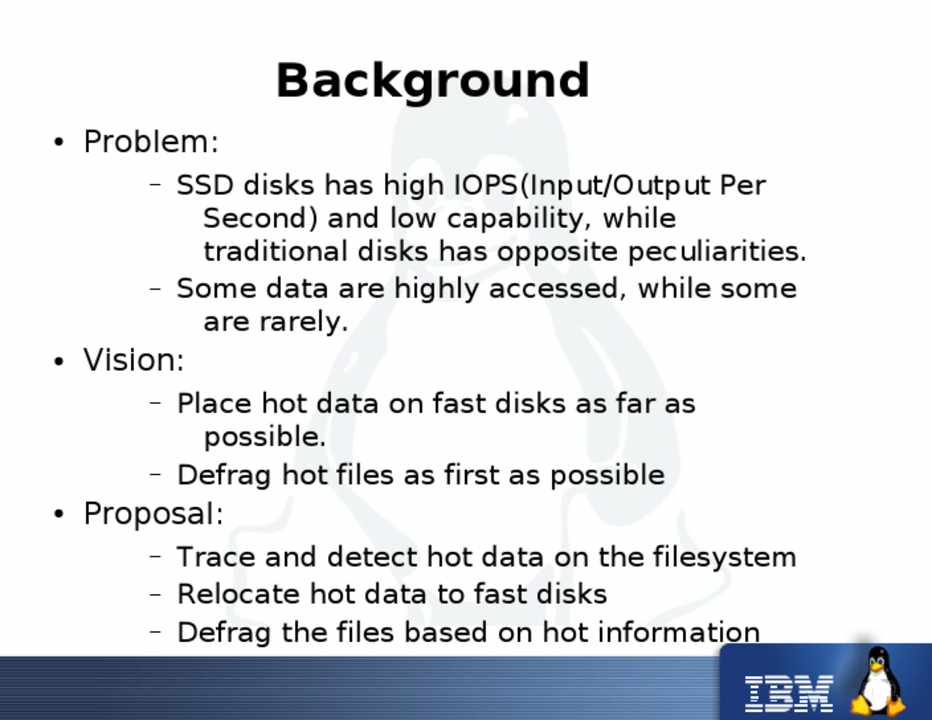

Background

● Problem:

– SSD disks has high IOPS(Input/Output Per Second) and low capability, while traditional disks has opposite peculiarities.

– Some data are highly accessed, while some are rarely.

● Vision:

– Place hot data on fast disks as far as possible.

– Defrag hot files as first as possible

● Proposal:

– Trace and detect hot data on the filesystem – Relocate hot data to fast disks – Defrag the files based on hot information

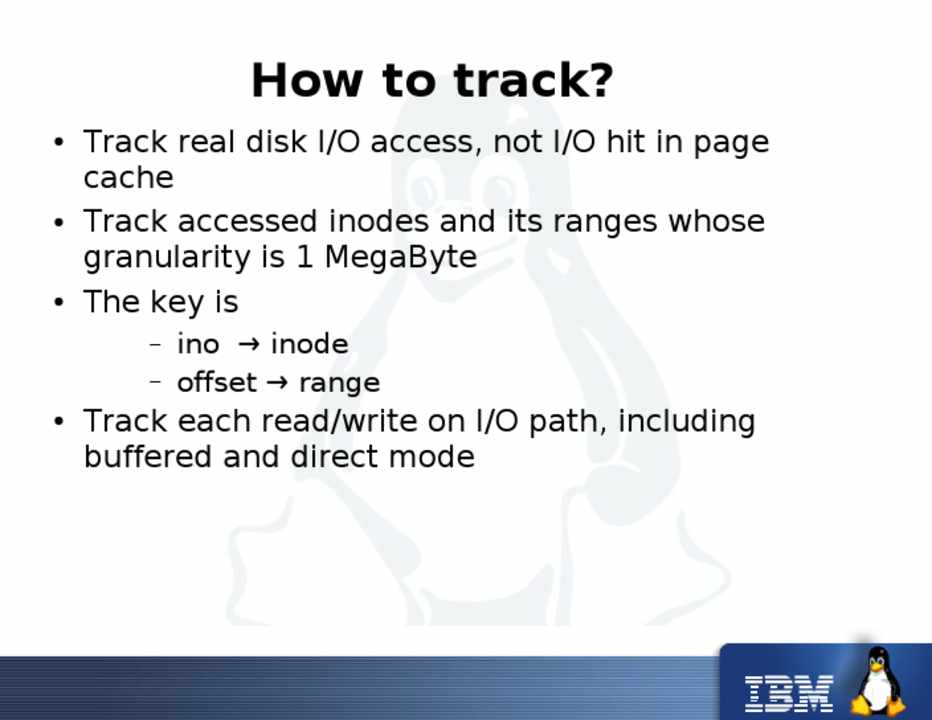

How to track?

● Track real disk I/O access, not I/O hit in page cache

● Track accessed inodes and its ranges whose granularity is 1 MegaByte

● The key is

– ino → inode – offset → range

● Track each read/write on I/O path, including buffered and direct mode

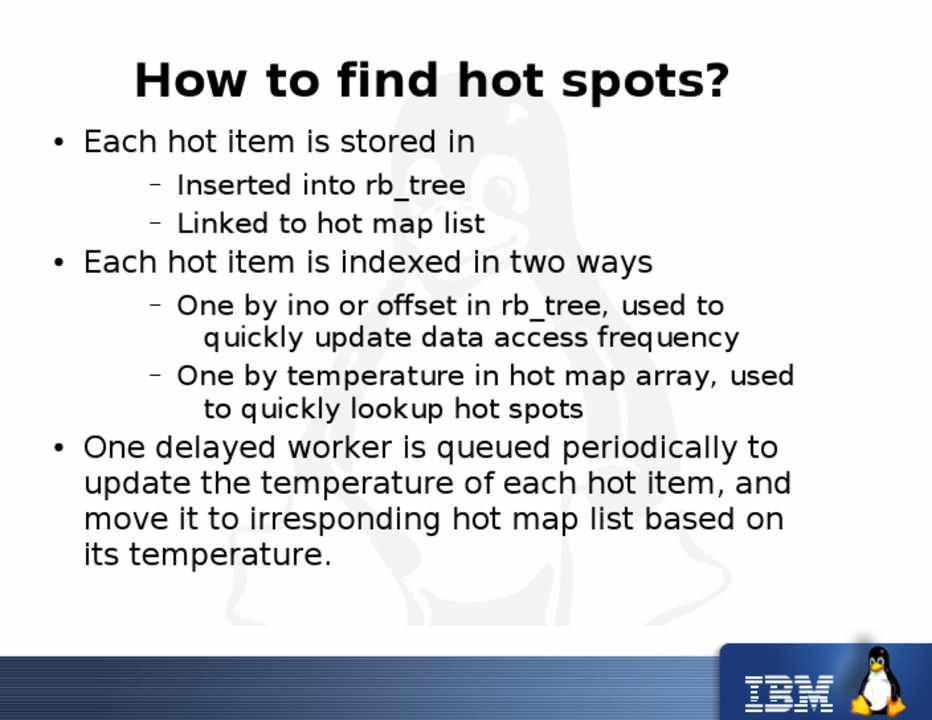

How to find hot spots?

● Each hot item is stored in

– Inserted into rb_tree – Linked to hot map list

● Each hot item is indexed in two ways

– One by ino or offset in rb_tree, used to quickly update data access frequency

– One by temperature in hot map array, used to quickly lookup hot spots

● One delayed worker is queued periodically to update the temperature of each hot item, and move it to irresponding hot map list based on its temperature.

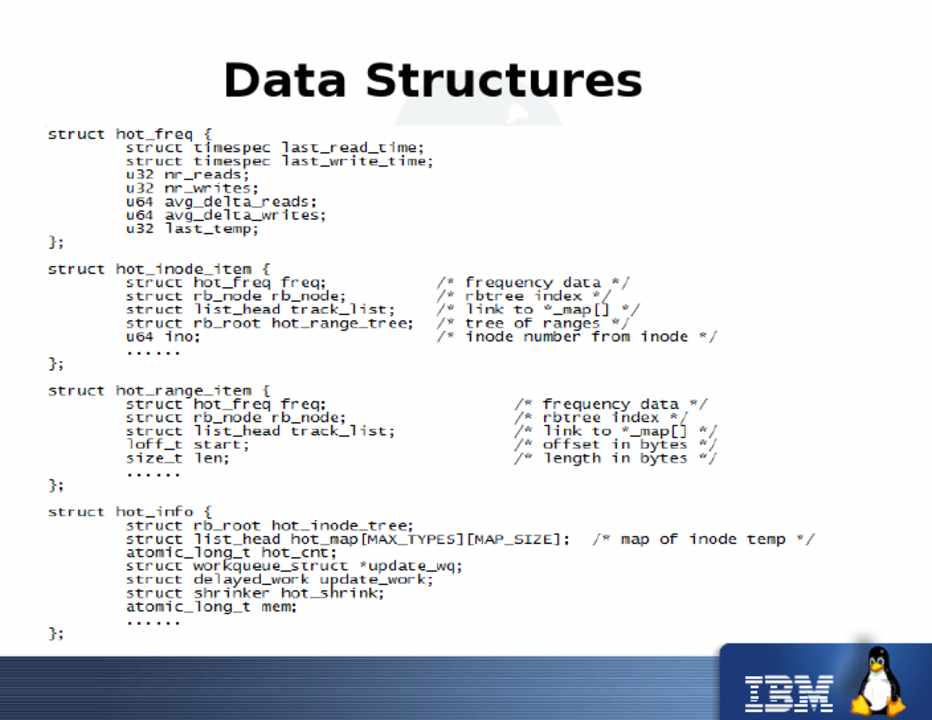

Data Structures

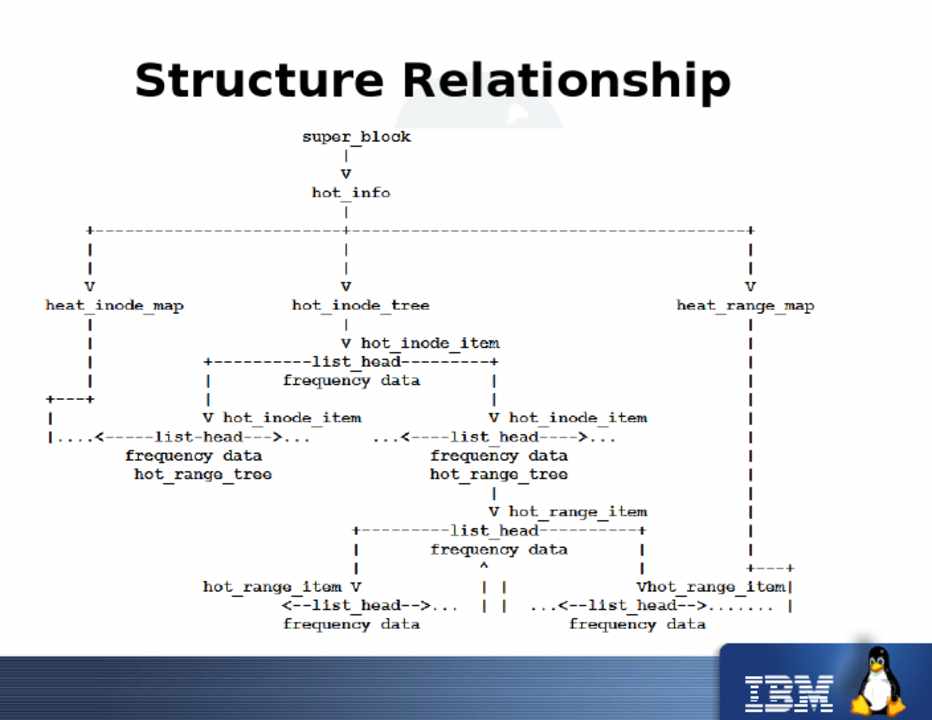

Structure Relationship

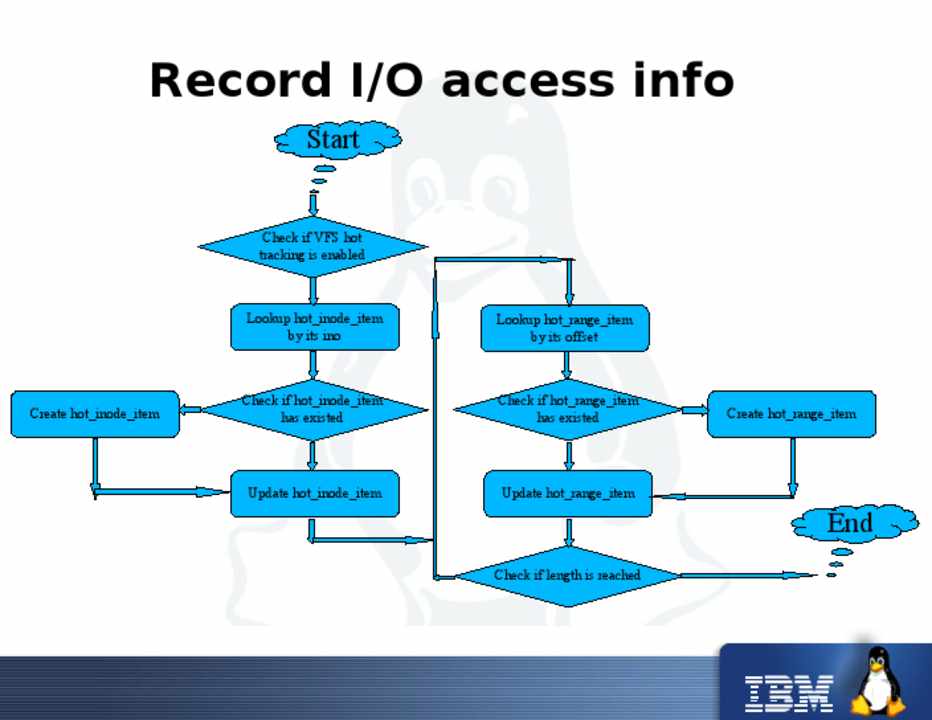

Record I/O access info

Start



Create hot_inode_item



Check if VFS hot tracking is enabled

Lookup hot_inode_item by its ino

Check if hot_inode_item has existed

Update hot_inode_item



Lookup hot_range_item by its offset

Check if hot_range_item has existed

Update hot_range_item

Check if length is reached



Create hot_range_item

End

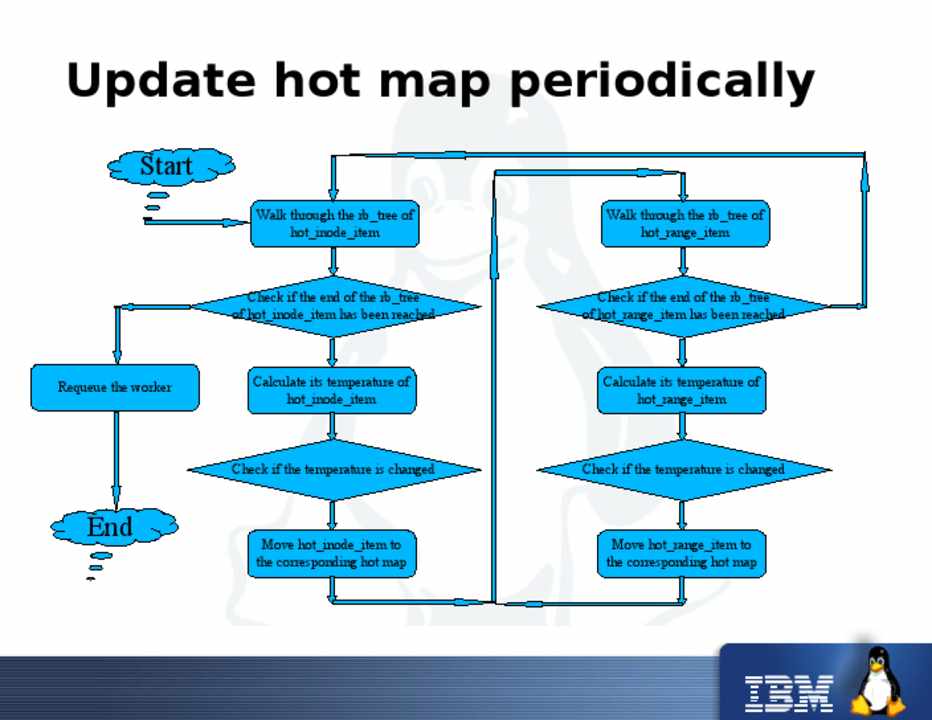

Update hot map periodically



Start



Walk through the rb_tree of hot_inode_item



Check if the end of the rb_tree of hot_inode_item has been reached



Requeue the worker



Calculate its temperature of hot_inode_item



Walk through the rb_tree of hot_range_item

Check if the end of the rb_tree of hot_range_item has been reached

Calculate its temperature of hot_range_item



End



Check if the temperature is changed

Move hot_inode_item to the corresponding hot map



Check if the temperature is changed

Move hot_range_item to the corresponding hot map

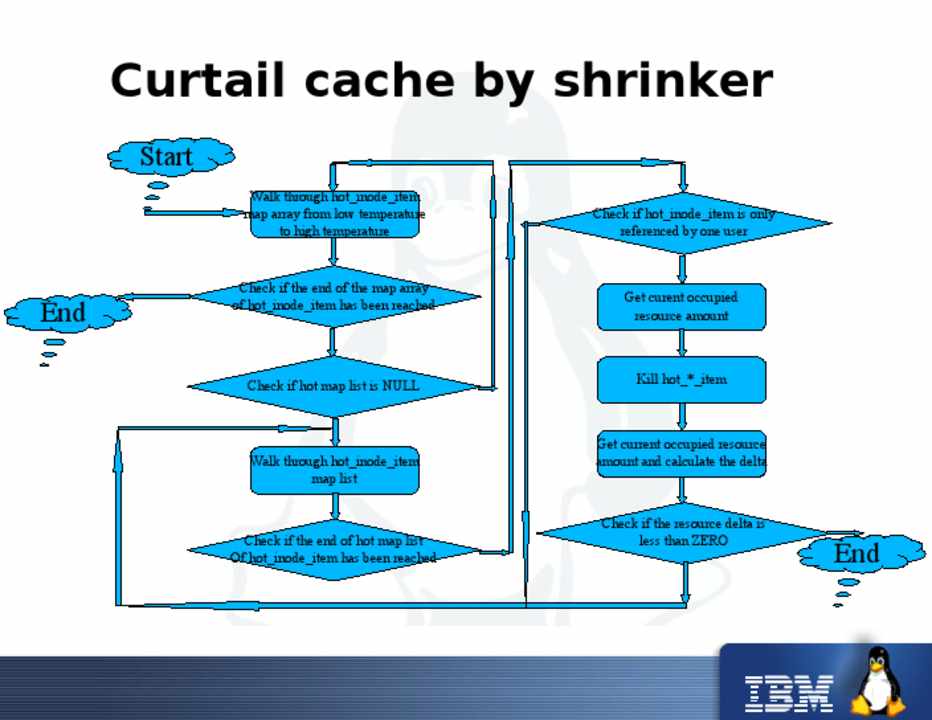

Curtail cache by shrinker



End



Start



Walk through hot_inode_item map array from low temperature

to high temperature



Check if the end of the map array of hot_inode_item has been reached



Check if hot_inode_item is only referenced by one user

Get curent occupied resource amount



Check if hot map list is NULL

Walk through hot_inode_item map list

Check if the end of hot map list Of hot_inode_item has been reached



Kill hot_*_item

Get current occupied resource amount and calculate the delta

Check if the resource delta is less than ZERO



End

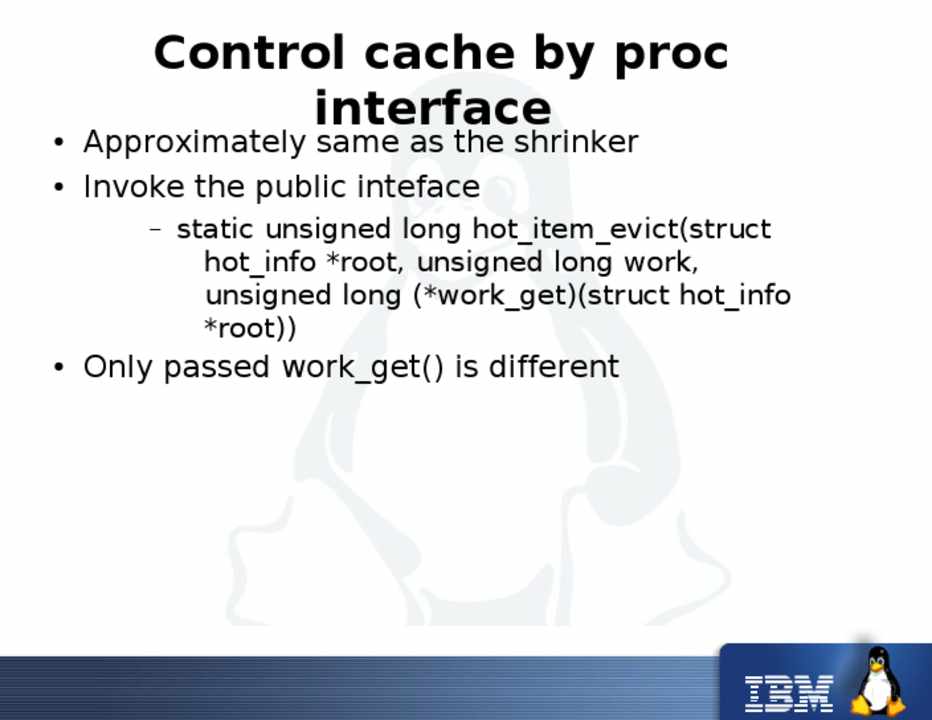

Control cache by proc interface

● Approximately same as the shrinker

● Invoke the public inteface

– static unsigned long hot_item_evict(struct hot_info *root, unsigned long work, unsigned long (*work_get)(struct hot_info *root))

● Only passed work_get() is different

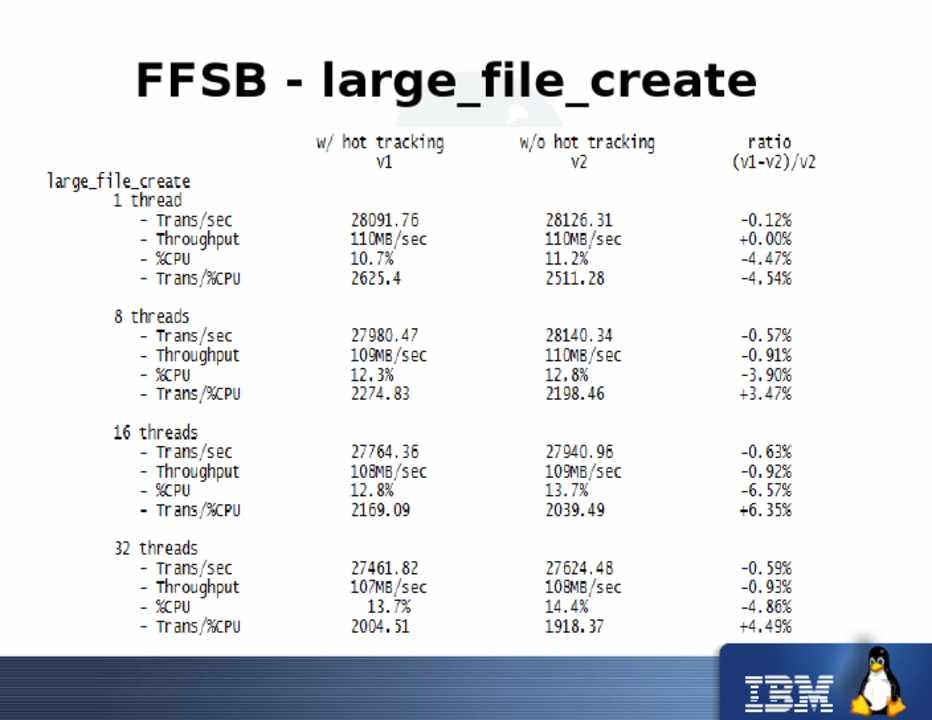

FFSB - large_file_create

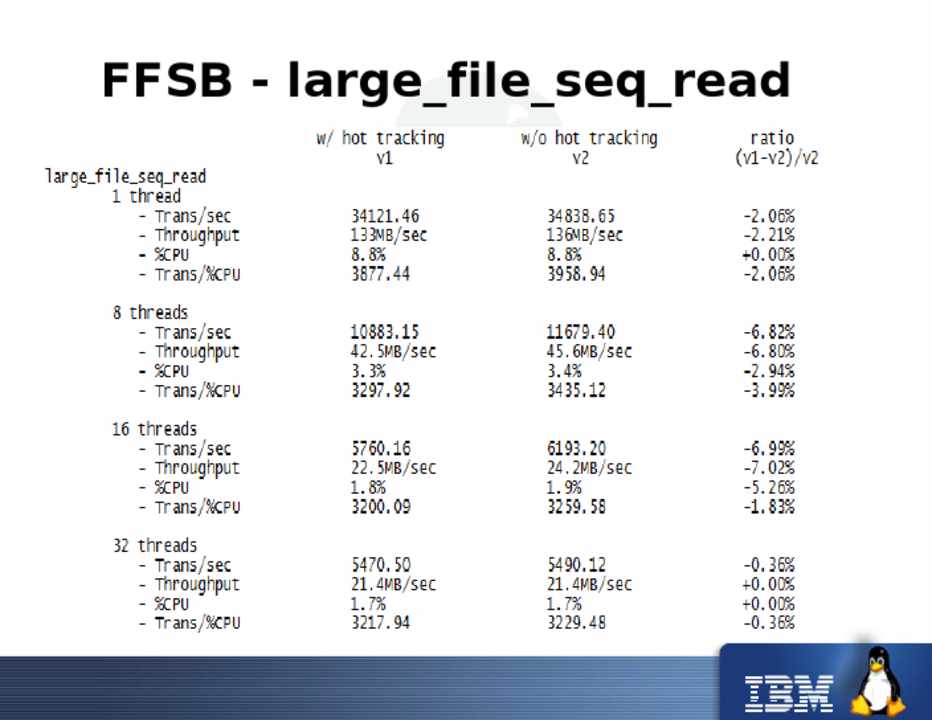

FFSB - large_file_seq_read

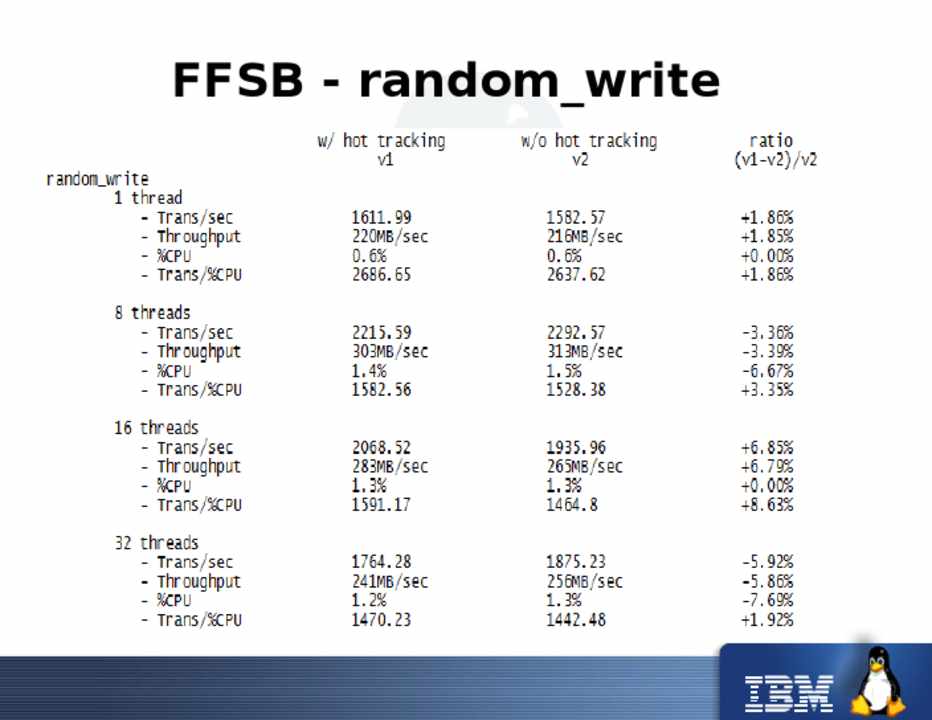

FFSB - random_write

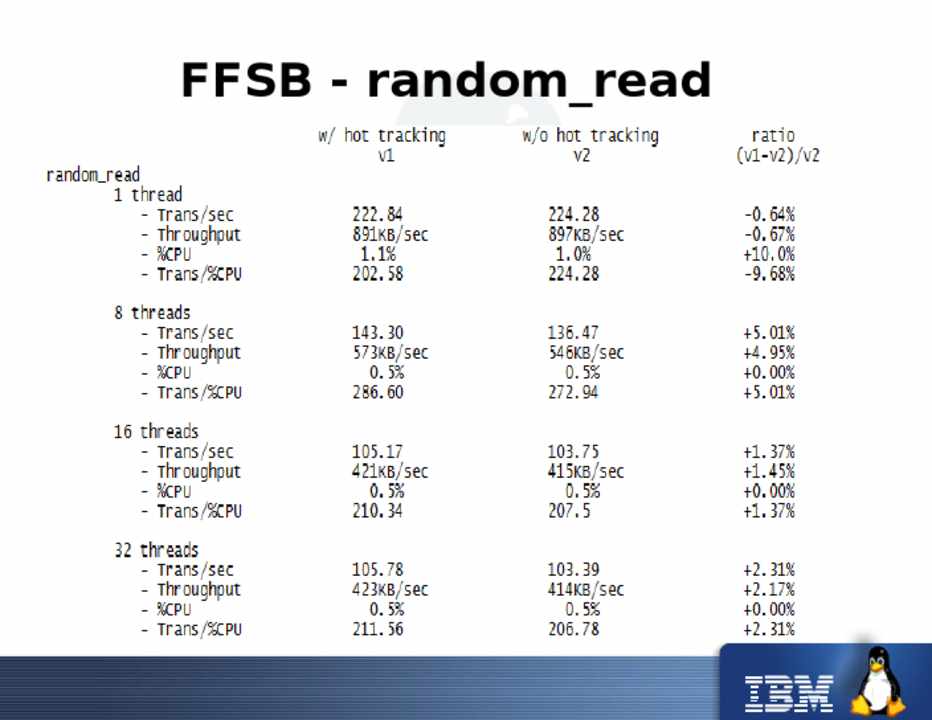

FFSB - random_read

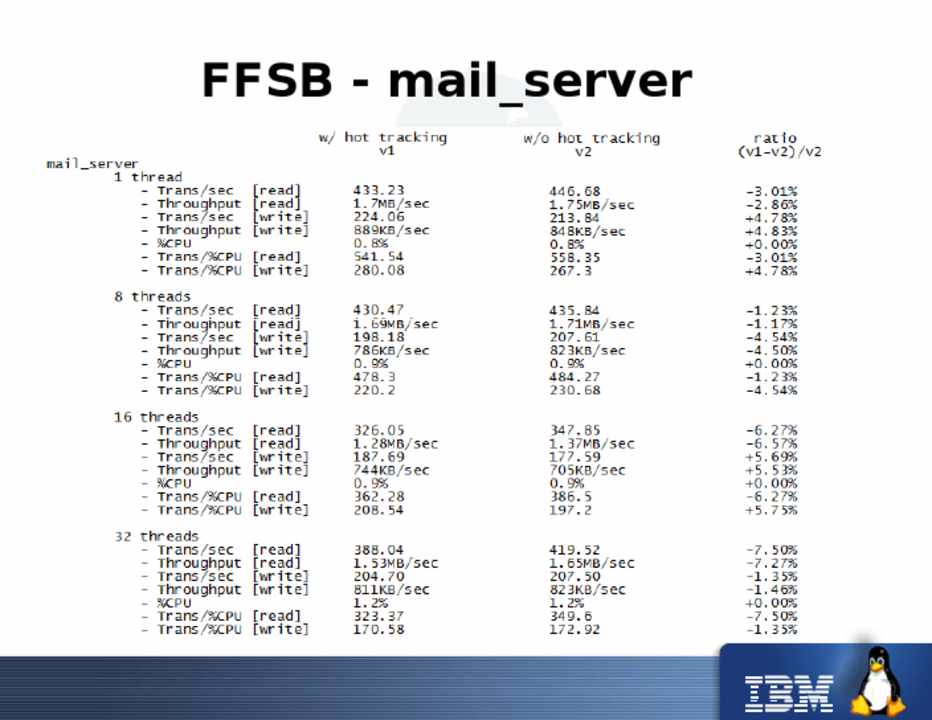

FFSB - mail_server

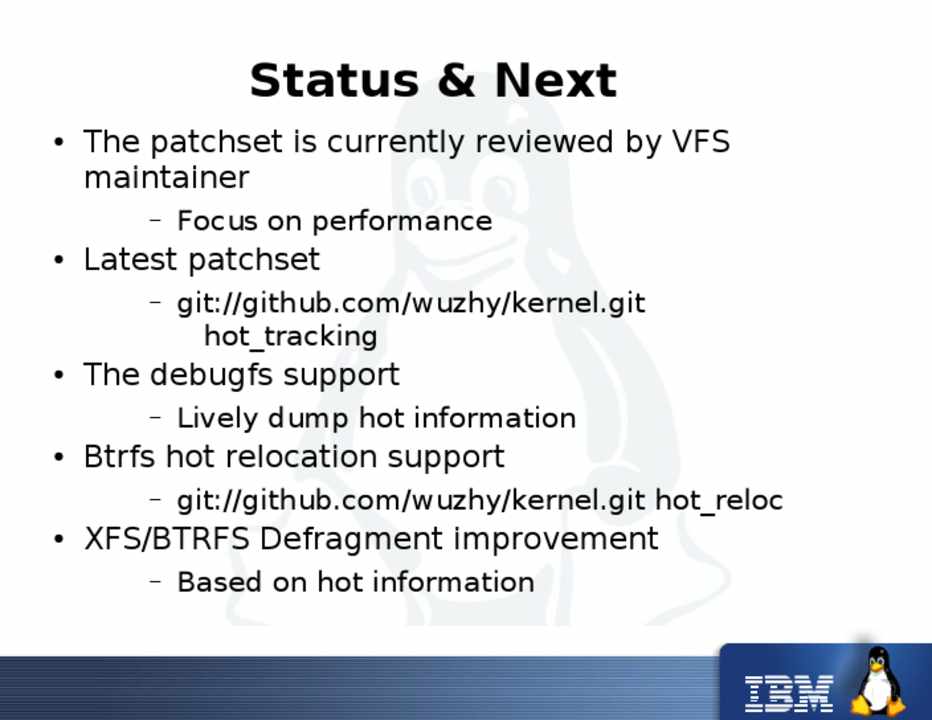

Status & Next

● The patchset is currently reviewed by VFS maintainer

– Focus on performance

● Latest patchset

– git://github.com/wuzhy/kernel.git hot_tracking

● The debugfs support

– Lively dump hot information

● Btrfs hot relocation support

– git://github.com/wuzhy/kernel.git hot_reloc

● XFS/BTRFS Defragment improvement

– Based on hot information

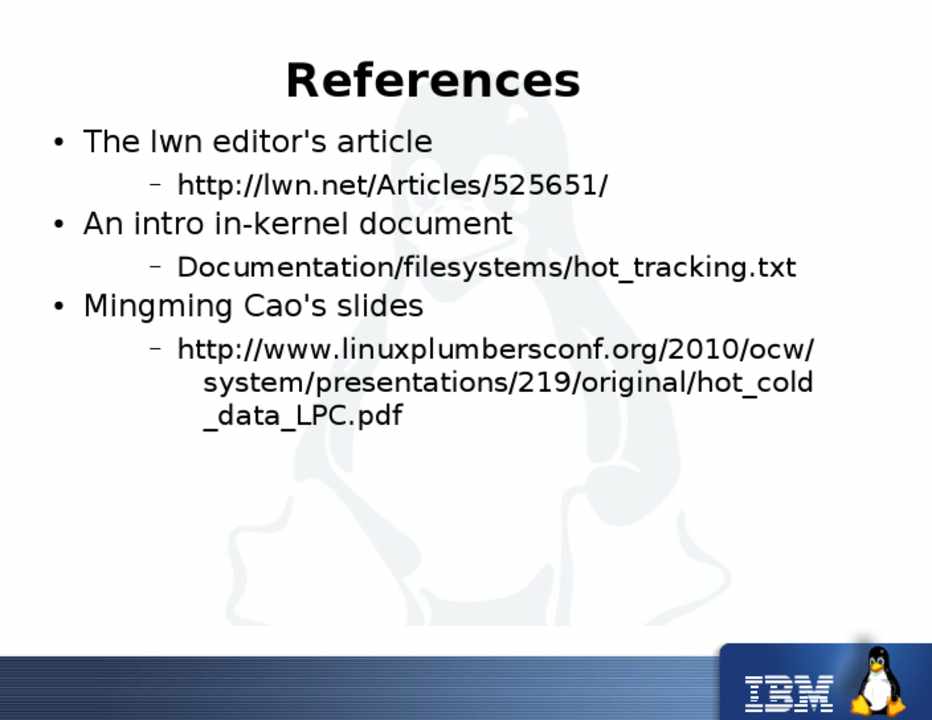

References

● The lwn editor's article

– http://lwn.net/Articles/525651/

● An intro in-kernel document

– Documentation/filesystems/hot_tracking.txt

● Mingming Cao's slides

– http://www.linuxplumbersconf.org/2010/ocw/ system/presentations/219/original/hot_cold _data_LPC.pdf

Thank you!

Questions?
