Learn Nginx in 90 minutes

Larry cai <larry.caiyu@gmail.com>

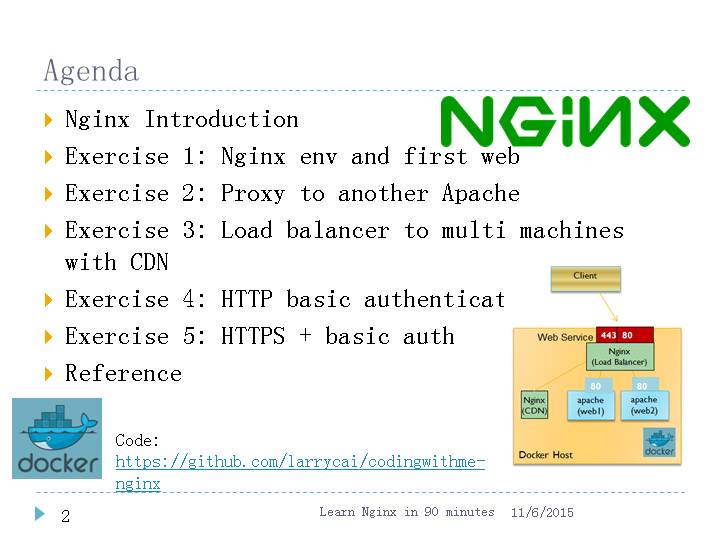

Agenda

Nginx Introduction
Exercise 1: Nginx env and first web
Exercise 2: Proxy to another Apache
Exercise 3: Load balancer to multi machines with CDN
Exercise 4: HTTP basic authentication
Exercise 5: HTTPS + basic auth
Reference

Learn Nginx in 90 minutes

2

11/6/2015

Code: https://github.com/larrycai/codingwithme-nginx

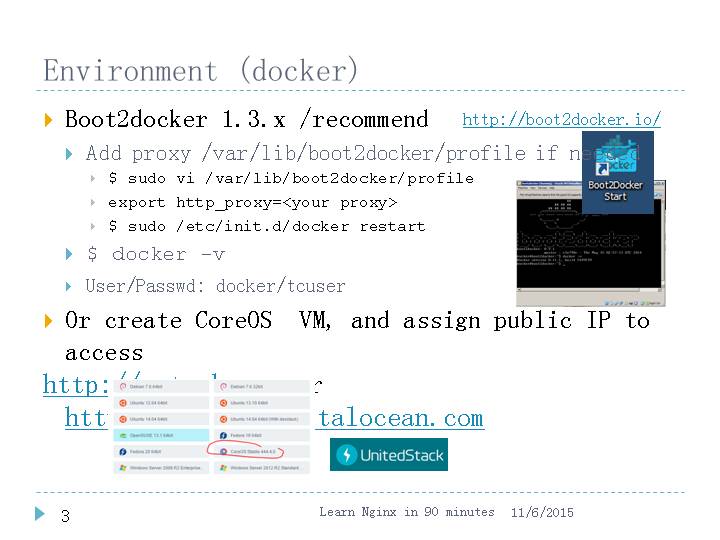

Environment (docker)

Learn Nginx in 90 minutes

3

11/6/2015

http://boot2docker.io/

Boot2docker 1.3.x /recommend
Add proxy /var/lib/boot2docker/profile if needed
$ sudo vi /var/lib/boot2docker/profile
export http_proxy=<your proxy>
$ sudo /etc/init.d/docker restart
$ docker -v
User/Passwd: docker/tcuser
Or create CoreOS  VM, and assign public IP to access
http://ustack.com or https://cloud.digitalocean.com

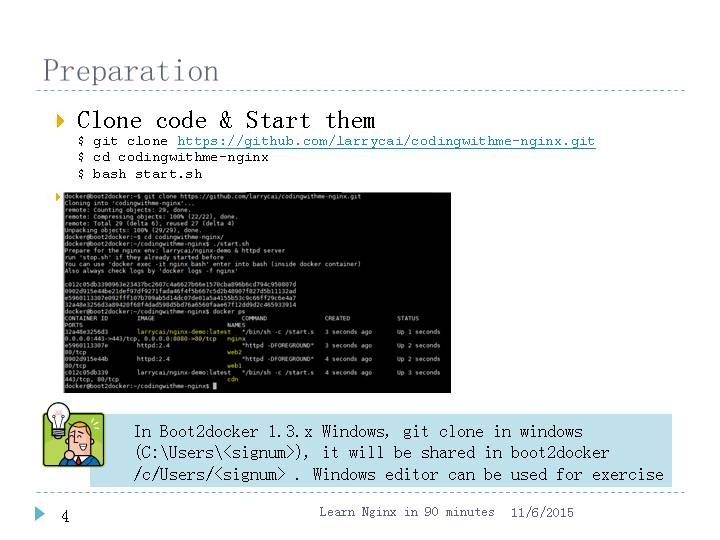

Preparation

Learn Nginx in 90 minutes

4

11/6/2015

Clone code & Start them$ git clone https://github.com/larrycai/codingwithme-nginx.git$ cd codingwithme-nginx$ bash start.sh


In Boot2docker 1.3.x Windows, git clone in windows (C:\Users\<signum>), it will be shared in boot2docker /c/Users/<signum> . Windows editor can be used for exercise

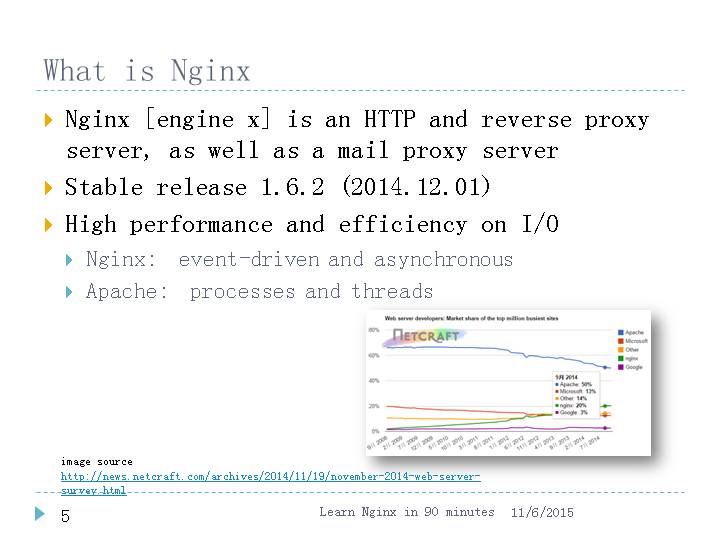

What is Nginx

Nginx [engine x] is an HTTP and reverse proxy server, as well as a mail proxy server
Stable release 1.6.2 (2014.12.01)
High performance and efficiency on I/O
Nginx:  event-driven and asynchronous
Apache:  processes and threads

Learn Nginx in 90 minutes

5

11/6/2015

image source
http://news.netcraft.com/archives/2014/11/19/november-2014-web-server-survey.html

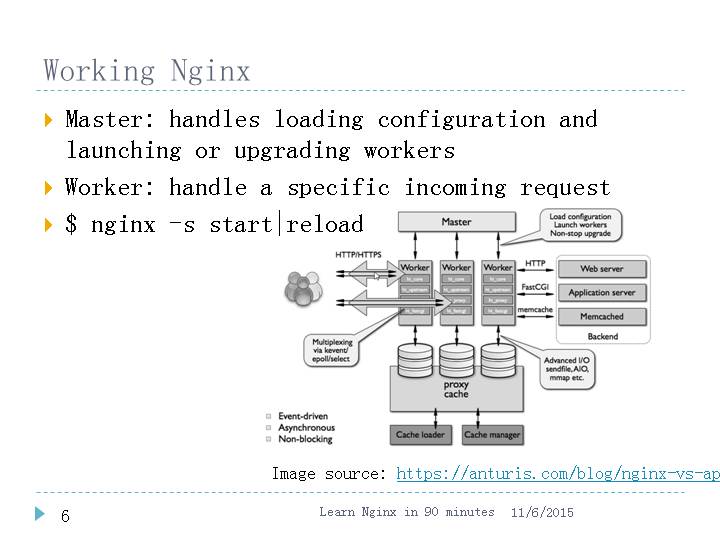

Working Nginx

Master: handles loading configuration and launching or upgrading workers
Worker: handle a specific incoming request
$ nginx -s start|reload

Learn Nginx in 90 minutes

6

11/6/2015

Image source: https://anturis.com/blog/nginx-vs-apache/

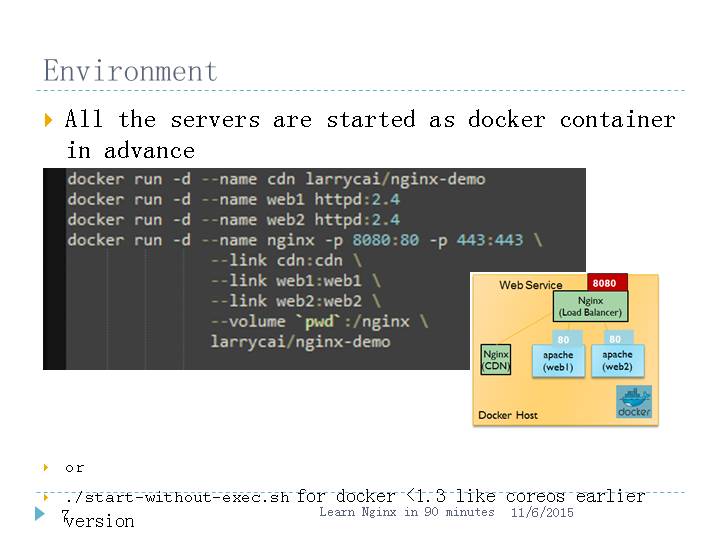

Environment

All the servers are started as docker container in advance
./start.sh










or
./start-without-exec.sh for docker <1.3 like coreos earlier version

Learn Nginx in 90 minutes

7

11/6/2015

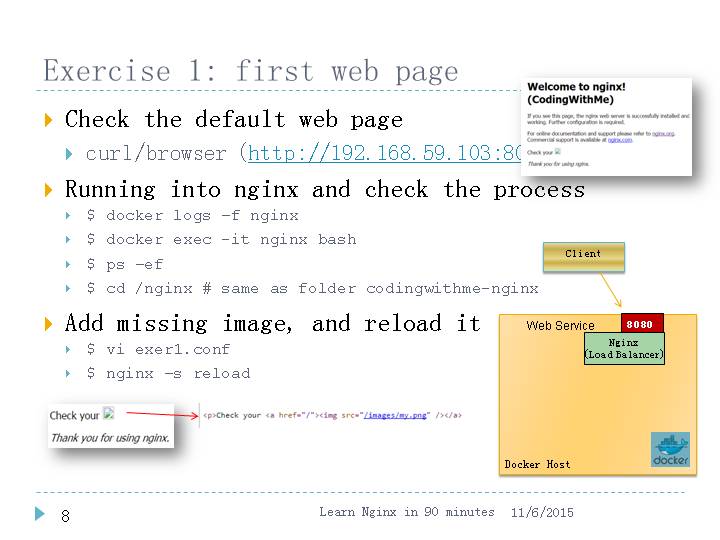

Exercise 1: first web page

Check the default web page
curl/browser (http://192.168.59.103:8080 )
Running into nginx and check the process
$ docker logs –f nginx
$ docker exec -it nginx bash
$ ps –ef
$ cd /nginx # same as folder codingwithme-nginx
Add missing image, and reload it
$ vi exer1.conf
$ nginx –s reload

Learn Nginx in 90 minutes

8

11/6/2015

Docker Host

Nginx(Load Balancer)

8080

Web Service

Client

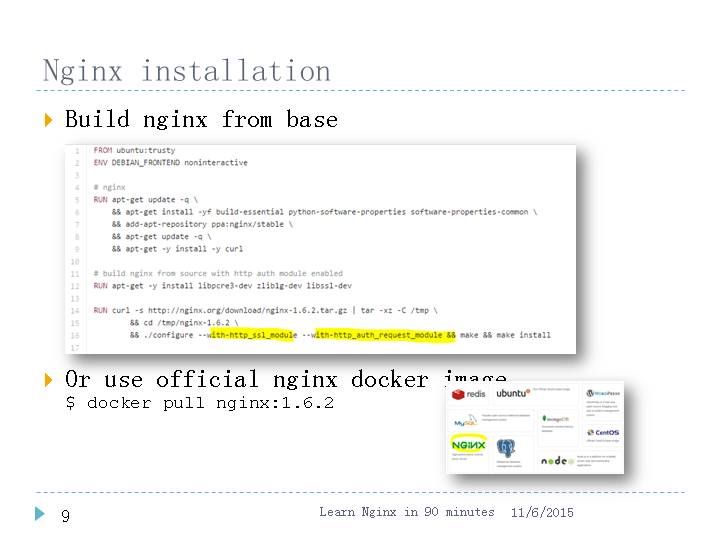

Nginx installation

Build nginx from base






Or use official nginx docker image$ docker pull nginx:1.6.2

Learn Nginx in 90 minutes

9

11/6/2015

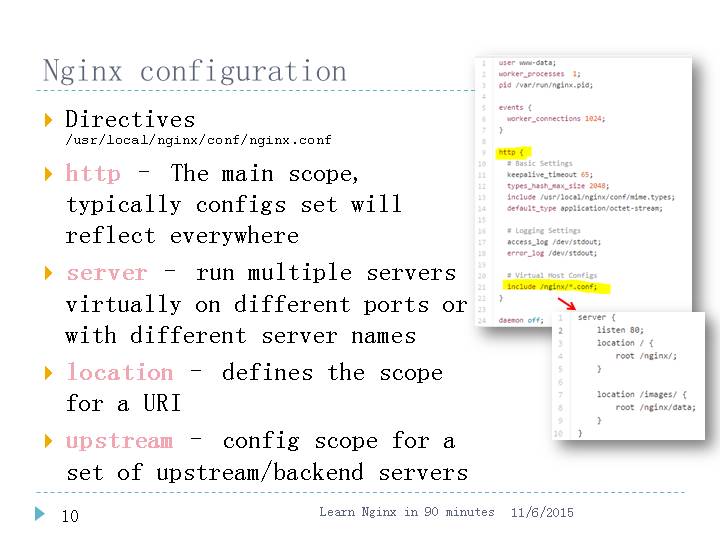

Nginx configuration

Directives  /usr/local/nginx/conf/nginx.conf
http – The main scope, typically configs set will reflect everywhere
server – run multiple servers virtually on different ports or with different server names
location – defines the scope for a URI
upstream – config scope for a set of upstream/backend servers

Learn Nginx in 90 minutes

10

11/6/2015

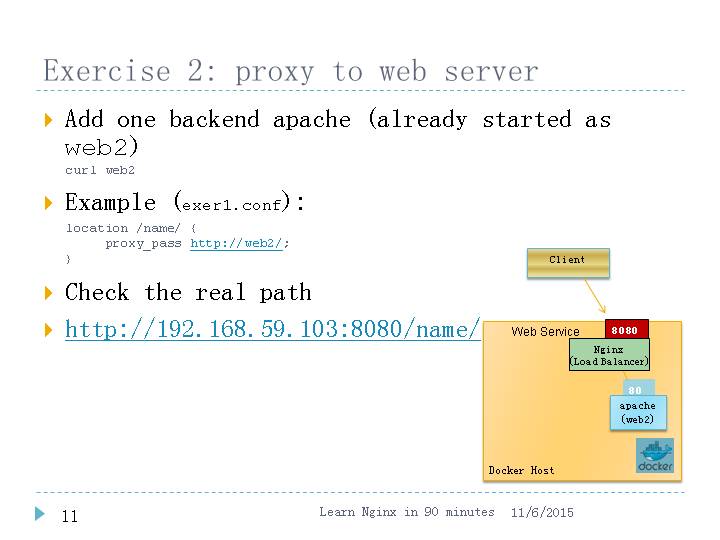

Exercise 2: proxy to web server

Add one backend apache (already started as web2)curl web2
Example (exer1.conf):
location /name/ {      proxy_pass http://web2/;}
Check the real path
http://192.168.59.103:8080/name/

Learn Nginx in 90 minutes

11

11/6/2015

Docker Host

Nginx(Load Balancer)

8080

80

Web Service

apache(web2)

Client

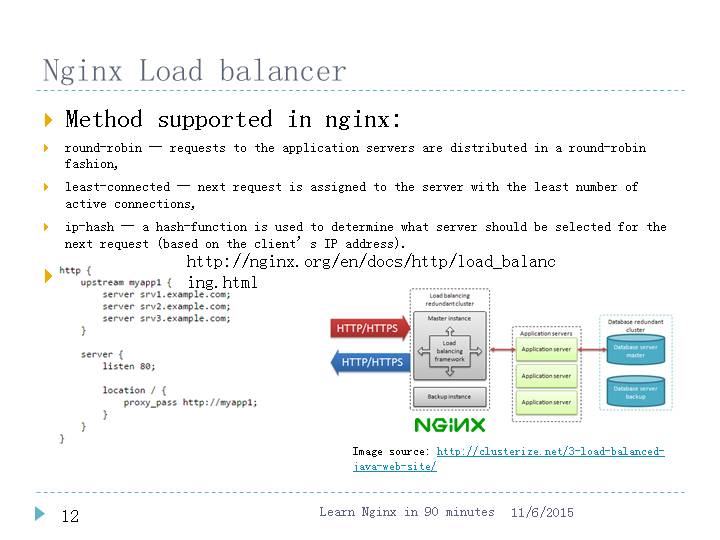

Method supported in nginx:
round-robin— requests to the application servers are distributed in a round-robin fashion,
least-connected— next request is assigned to the server with the least number of active connections,
ip-hash— a hash-function is used to determine what server should be selected for the next request (based on the client’s IP address).
Sample

Nginx Load balancer

Learn Nginx in 90 minutes

12

11/6/2015

Image source: http://clusterize.net/3-load-balanced-java-web-site/

http://nginx.org/en/docs/http/load_balancing.html

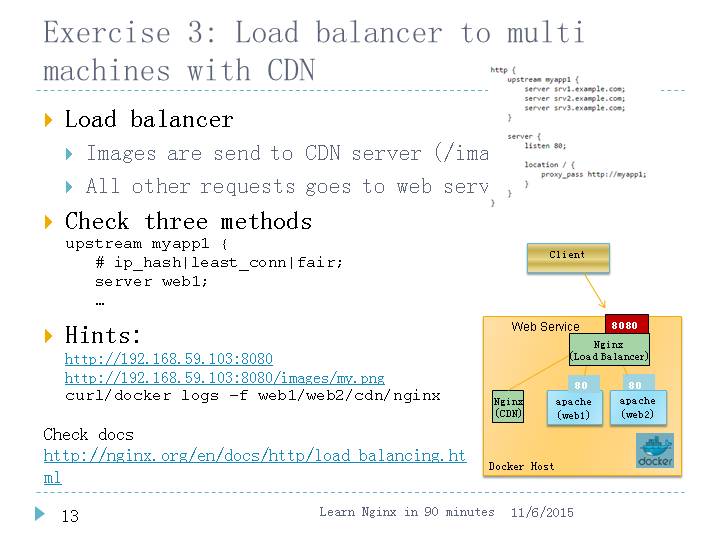

Exercise 3: Load balancer to multi machines with CDN

Load balancer
Images are send to CDN server (/images)
All other requests goes to web server
Check three methodsupstream myapp1 {    # ip_hash|least_conn|fair;    server web1;   …
Hints:http://192.168.59.103:8080 http://192.168.59.103:8080/images/my.png  curl/docker logs –f web1/web2/cdn/nginx

Learn Nginx in 90 minutes

13

11/6/2015

Docker Host

Nginx(Load Balancer)

apache(web1)

8080

80

Web Service

apache(web2)

80

Client

Nginx(CDN)

Check docs http://nginx.org/en/docs/http/load_balancing.html

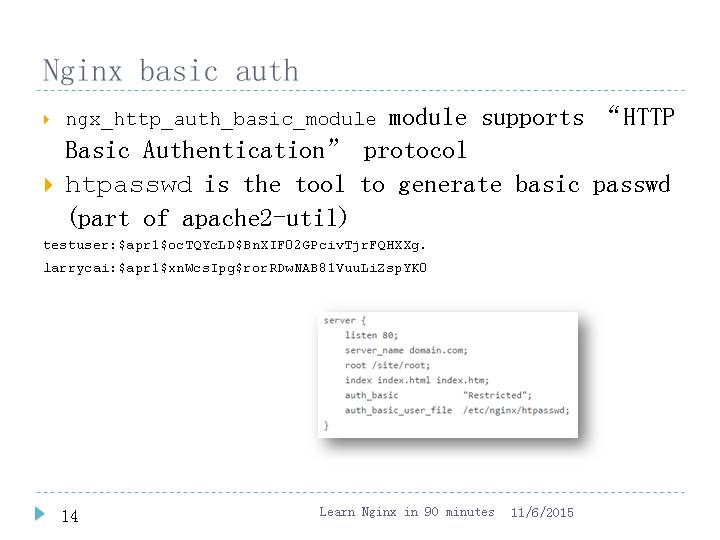

Nginx basic auth

ngx_http_auth_basic_module module supports “HTTP Basic Authentication” protocol
htpasswd is the tool to generate basic passwd (part of apache2-util)
testuser:$apr1$ocTQYcLD$BnXIF02GPcivTjrFQHXXg.
larrycai:$apr1$xnWcsIpg$rorRDwNAB81VuuLiZspYK0

Learn Nginx in 90 minutes

14

11/6/2015

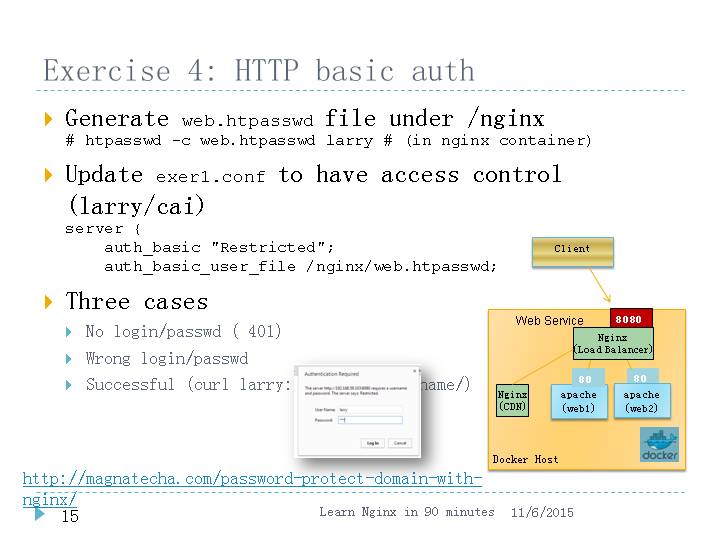

Exercise 4: HTTP basic auth

Generate web.htpasswd file under /nginx# htpasswd -c web.htpasswd larry # (in nginx container)
Update exer1.conf to have access control (larry/cai)server {    auth_basic "Restricted";     auth_basic_user_file /nginx/web.htpasswd;
Three cases
No login/passwd ( 401)
Wrong login/passwd
Successful (curl larry:cai@localhost/name/)

Learn Nginx in 90 minutes

15

11/6/2015

http://magnatecha.com/password-protect-domain-with-nginx/

Docker Host

Nginx(Load Balancer)

apache(web1)

8080

80

Web Service

apache(web2)

80

Client

Nginx(CDN)

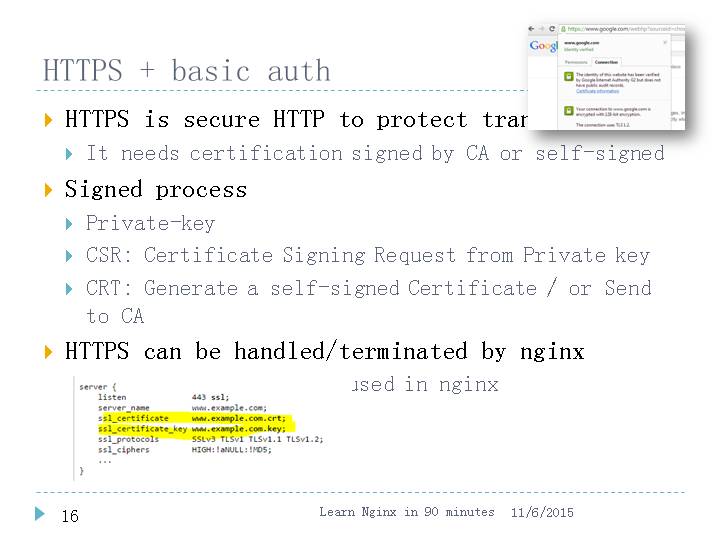

HTTPS + basic auth

HTTPS is secure HTTP to protect transfer
It needs certification signed by CA or self-signed
Signed process
Private-key
CSR: Certificate Signing Request from Private key
CRT: Generate a self-signed Certificate / or Send to CA
HTTPS can be handled/terminated by nginx
ssl parameter shall be used in nginx

Learn Nginx in 90 minutes

16

11/6/2015

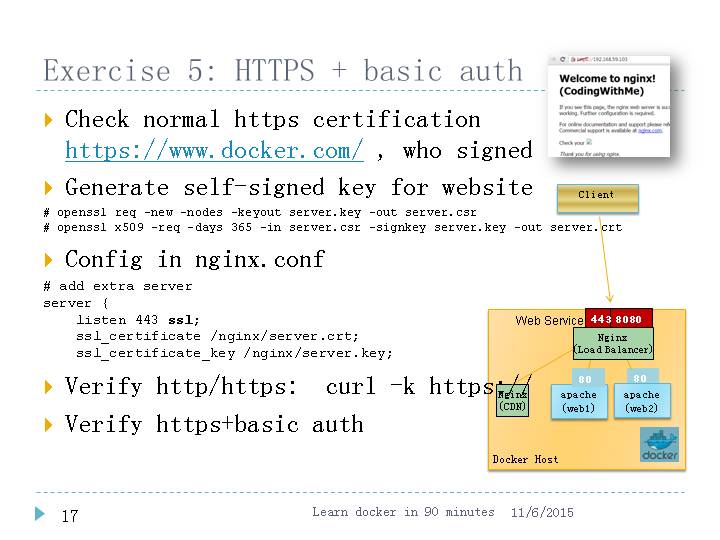

Exercise 5: HTTPS + basic auth

Learn docker in 90 minutes

17

11/6/2015

Docker Host

Nginx(Load Balancer)

apache(web1)

8080

443

80

Web Service

apache(web2)

80

Client

Nginx(CDN)

Check normal https certification https://www.docker.com/ , who signed
Generate self-signed key for website
# openssl req -new -nodes -keyout server.key -out server.csr# openssl x509 -req -days 365 -in server.csr -signkey server.key -out server.crt
Config in nginx.conf
# add extra serverserver {     listen 443 ssl;     ssl_certificate /nginx/server.crt;    ssl_certificate_key /nginx/server.key;
Verify http/https:  curl -k https://
Verify https+basic auth

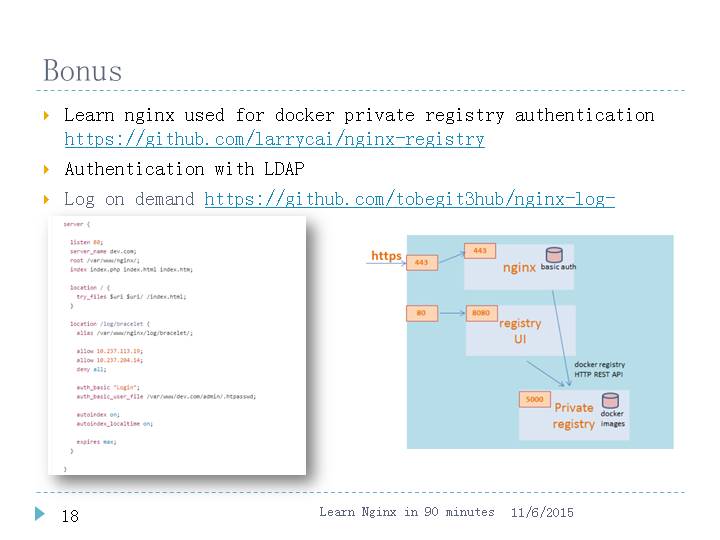

Bonus

Learn nginx used for docker private registry authentication https://github.com/larrycai/nginx-registry
Authentication with LDAP
Log on demand https://github.com/tobegit3hub/nginx-log-service

Learn Nginx in 90 minutes

18

11/6/2015

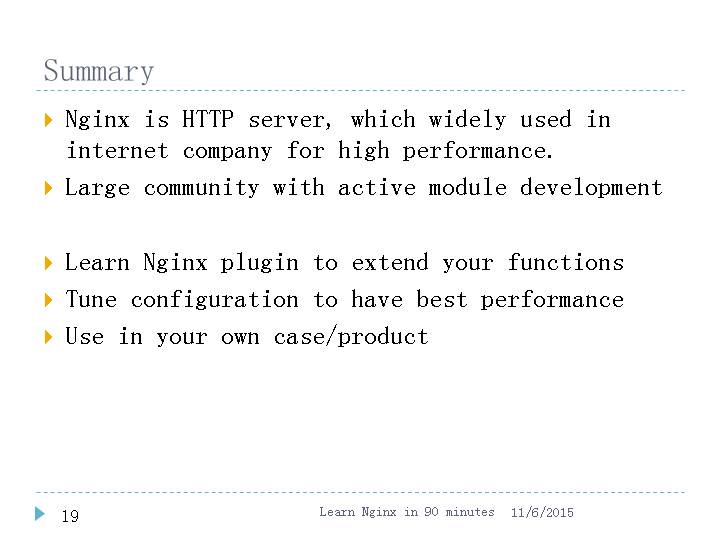

Summary

Nginx is HTTP server, which widely used in internet company for high performance.
Large community with active module development

Learn Nginx plugin to extend your functions
Tune configuration to have best performance
Use in your own case/product

Learn Nginx in 90 minutes

19

11/6/2015

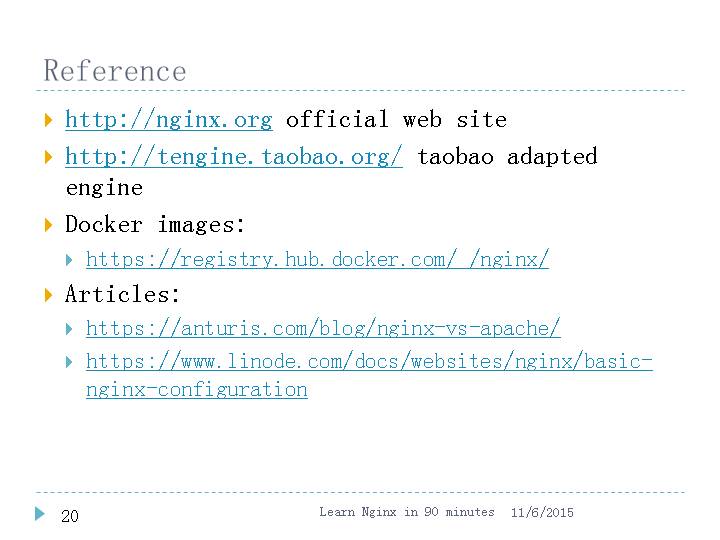

Reference

http://nginx.org official web site
http://tengine.taobao.org/ taobao adapted engine
Docker images:
https://registry.hub.docker.com/_/nginx/
Articles:
https://anturis.com/blog/nginx-vs-apache/
https://www.linode.com/docs/websites/nginx/basic-nginx-configuration
